特性•开关电路，逆变器，接口电路，驱动器电路•内置偏置电阻（R1=22KΩ，R2=22KΩ）•FJX4003R的补充
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V 集电极连续输出电流IC Collector CurrentIC| 100mA/0.1A 基极输入电阻R1 Input ResistanceR1| 22KΩ/Ohm 基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 22KΩ/Ohm 电阻比R1/R2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 56 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 0.2W/200mW Description & Applications| Features • Switching circuit, Inverter, Interface circuit, Driver Circuit • Built in bias Resistor R1=22KΩ, R2=22KΩ • Complement to FJX4003R 描述与应用| 特性 •开关电路，逆变器，接口电路，驱动器电路 •内置偏置电阻（R1=22KΩ，R2=22KΩ） •FJX4003R的补充
额定电压DC 50.0 V
额定电流 100 mA
极性 NPN
耗散功率 200 mW
击穿电压集电极-发射极 50 V
集电极最大允许电流 100mA
最小电流放大倍数hFE 56 @5mA, 5V
额定功率Max 200 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
增益带宽 250 MHz
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 3

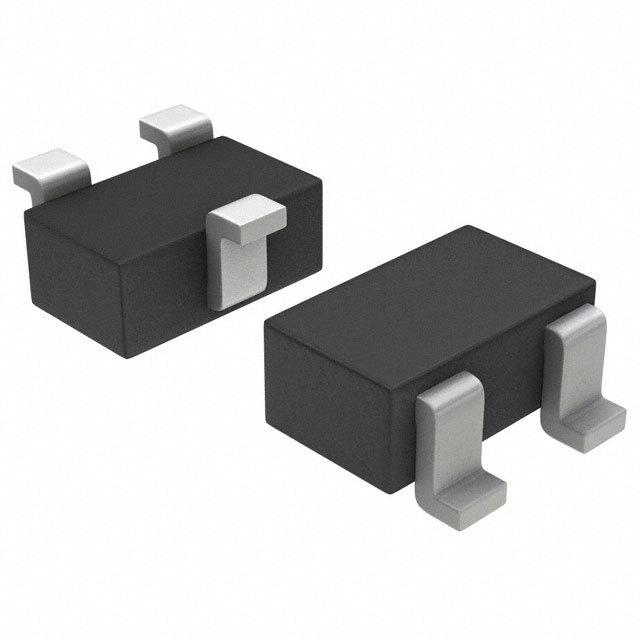

封装 SOT-323
高度 0.9 mm
封装 SOT-323
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FJX3003RTF Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MUN5212T1G 安森美 | 功能相似 | FJX3003RTF和MUN5212T1G的区别 |
DDTC124EUA-7-F 美台 | 功能相似 | FJX3003RTF和DDTC124EUA-7-F的区别 |
PDTC124TU,115 安世 | 功能相似 | FJX3003RTF和PDTC124TU,115的区别 |
