FST-23A-15

FLEXSTRIP® 跳线是多导线板对板互连设备。 他们提供便捷可靠的布线方式，替代了传统的点对点布线，以实现高密度和高振动印刷电路板互连。 提供两种类型：一种由 Nomex 材料制成，适用于湿度造成的直接电阻变化不大的应用；另一种由 PTFE 制成，适用于高电气和机械性能应用。 产品可以重复弯曲而不发生故障，且具有可靠的防振动和防折断连接 不需要花太多准备时间来连接印刷电路板，不需要切割成截面，也不需要准备工作 可以采用常用焊接技术进行安装 高速处理速度，例如可以将所有布线点同时焊接至熔锡槽 绝缘 | Nomex：UL 型 5295 ---|---   | PTFE：UL 型 2928 对等导线规格 | 0.203mm² 导体材料 | 铜/符合 QQ-W-343 绝缘电阻（接地、信号、接地） | >1 GΩ 工作温度 | 125°C 焊接温度 | 250°C/4s 额定电流 | 3A 额定电压 | 300 V 介电强度 | 1500V 交流 尺寸 mm --- 节距 | A | 2.54 长度 | B | 25.4, 50.8, 76.2 最大极限 | C | 0.8 最小极限 | C | 0.25 最大厚度 | D | 0.75 中间引脚最大厚度 | F | 0.37 中间引脚最小厚度 | F | 0.33 最大引脚直径 | E | 0.53 最小引脚直径 | E | 0.51 最小弯曲直径 | - | 3.18 ### 注这些跳线适用于 FLEXSTRIP® 插座系列Flexstrip® 是 tyco Electronics AMP 公司的注册商标### 2.54mm TE Connectivity Flexstrip 系列

跳线

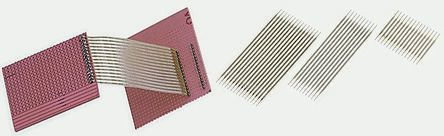

FLEXSTRIP® 跳线是多导线板对板互连设备。 他们提供便捷可靠的布线方式，替代了传统的点对点布线，以实现高密度和高振动印刷电路板互连。 提供两种类型：一种由 Nomex 材料制成，适用于湿度造成的直接电阻变化不大的应用；另一种由 PTFE 制成，适用于高电气和机械性能应用。

产品可以重复弯曲而不发生故障，且具有可靠的防振动和防折断连接

不需要花太多准备时间来连接印刷电路板，不需要切割成截面，也不需要准备工作

可以采用常用焊接技术进行安装

高速处理速度，例如可以将所有布线点同时焊接至熔锡槽

绝缘 | Nomex：UL 型 5295

---|---

  | PTFE：UL 型 2928

对等导线规格 | 0.203mm²

导体材料 | 铜/符合 QQ-W-343

绝缘电阻（接地、信号、接地） | >1 GΩ

工作温度 | 125°C

焊接温度 | 250°C/4s

额定电流 | 3A

额定电压 | 300 V

介电强度 | 1500V 交流

尺寸 mm

---

节距 | A | 2.54

长度 | B | 25.4, 50.8, 76.2

最大极限 | C | 0.8

最小极限 | C | 0.25

最大厚度 | D | 0.75

中间引脚最大厚度 | F | 0.37

中间引脚最小厚度 | F | 0.33

最大引脚直径 | E | 0.53

最小引脚直径 | E | 0.51

最小弯曲直径 | - | 3.18

### 注

这些跳线适用于 FLEXSTRIP® 插座系列
