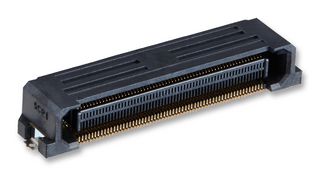

FX20-100S-0.5SH

HIROSEHRS  FX20-100S-0.5SH  板至板连接, FX20系列, 100 触点, 插座, 0.5 mm, 表面安装　, 2 排

Hirose FunctionMAX FX20 0.5 mm 板对板

FunctionMAX FX20 0.5 mm SMT 采用独特的浮动结构，可在使用多个堆叠连接器的应用中吸收安装偏差误差。 FX20 系列管座连接器的外壳固定基座内部嵌入有浮动结构。 配接过程中，此浮动结构可在触点之间、XY 方向上形成一定间隙，间隙最小值为 + 0.6mm。 浮动触点在 X 和 Y 方向上自居中且吸收偏差误差，从而确保安全和精确配接。 这些 FX20 板对板连接器的浮动特征还可消除由安装放置误差造成的应力，并防止导致焊接开裂且无需校正返工。 管座任一侧上的大型配接导向装置还可允许在 XY 方向上校准移动 ±1.2 mm。 这些导向装置更易于配接，可防止错误插入且确保牢固连接。 这些 FunctionMAX FX20 板对板连接器的浮动特征可使其耐受工业和汽车应用中的恶劣条件。 FX20 插座连接器包含自清洁双光束触点，可提供高抗振性和提高的触点可靠性。 这些双光束触点由高导电材料制成且每个引脚具有 0.5A 电流容量。触点和外壳之间的间隙旨在防止毛细管作用，从而可防止触点区域在装配过程中出现焊料渗透和助焊剂渗透。

### 特点和优势

• 浮动结构，可接受安装偏差

• 可靠的双光束触点结构，用于抗振并可进行可靠电气连接

• 每触点 0.5A 电流容量

• 自动对齐和自导向结构

### FunctionMAX 品牌

FunctionMAX 板对板连接器设计用于满足工业市场中的先进技术要求，并提供高性能和最大功能。 FunctionMAX 系列包括采用浮动设计的连接器和具有高速传输率的连接器。 高传输连接器采用基于差分传输系统的设计，且提供高速信号和极佳的抗噪性。 FunctionMAX 系列板对板连接器在不同环境下提供卓越性能。
