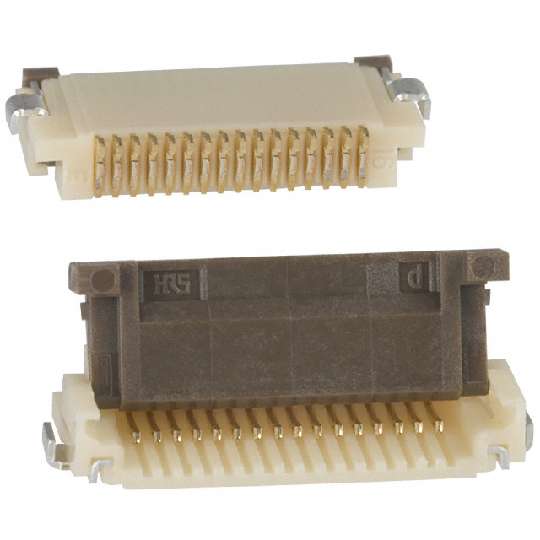

HIROSEHRS FH12-16S-0.5SH55 连接器, FFC/ FPC板, ZIF, FH12系列, 16 触点, 插座, 0.5 mm, 表面安装 , 底部
Hirose FH12 系列 0.5 mm FPC/FFC
FH12 系列 ZIF（零插入力）FPC/FFC 连接器，具有 0.5mm 节距。 这些 FPC 连接器具有单触式旋转 ZIF 执行器，易于操作。 执行器完全闭合后，可发出咬合咔哒声，以确认完成配接。 FH12 系列 FPC/FFC 连接器具有单触式 ZIF 旋转执行器，与带滑动锁定机制的型号相比，在印刷电路板上占用的空间较小，从而可实现高密度安装。 这些 FH12 系列 FPC/FFC 连接器提供底部触点配置 FH12 或顶部触点配置 FH12A。
### 特点和优势
单触式旋转 ZIF 执行器
接触咬合，以确认配接
印刷电路板节省空间的设计
支持高密度安装
顶部和底部安装触点配置
### 应用
适用于各种应用，如手机、GPS、笔记本电脑、数据终端、LCD TV、数码相机和摄影机及其他连接到 LCD 的小型手持式设备
触点数 16
极性 Female
触点电镀 Gold
额定电流 500 mA
绝缘电阻 500 MΩ
排数 1
易燃性等级 UL 94 V-0
针脚数 16
接触电阻 50 mΩ
拔插次数 20
额定电流Max 0.5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压Max 50 VAC
额定电压 50 V
接触电阻Max 50 mΩ
安装方式 Surface Mount
封装 SMD
引脚间距 500 µm
长度 12.1 mm
宽度 5.6 mm
高度 2 mm
封装 SMD
引脚间距 500 µm
外壳颜色 Beige
触点材质 Phosphor Bronze
材质 Polyamide PA
工作温度 -40℃ ~ 85℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FH12-16S-0.5SH55 Hirose Electric 广濑 | 当前型号 | 当前型号 |
1-1734592-6 泰科 | 功能相似 | FH12-16S-0.5SH55和1-1734592-6的区别 |
1-1734839-6 泰科 | 功能相似 | FH12-16S-0.5SH55和1-1734839-6的区别 |
FH12-16S-0.5SH 广濑 | 功能相似 | FH12-16S-0.5SH55和FH12-16S-0.5SH的区别 |
