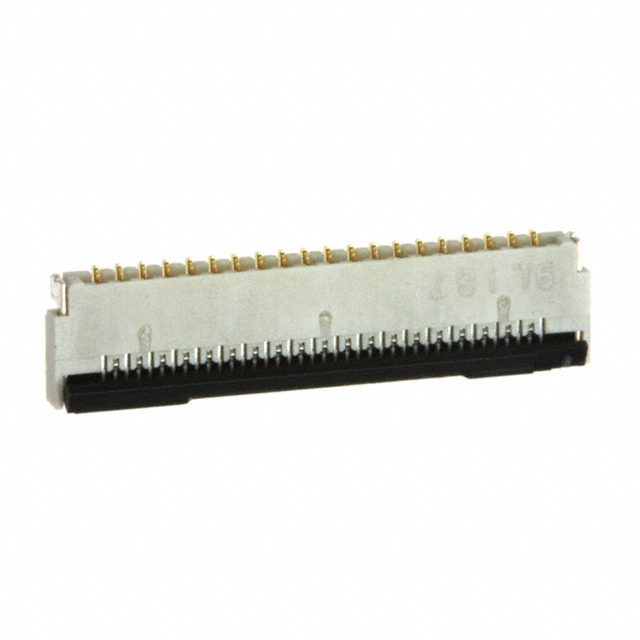

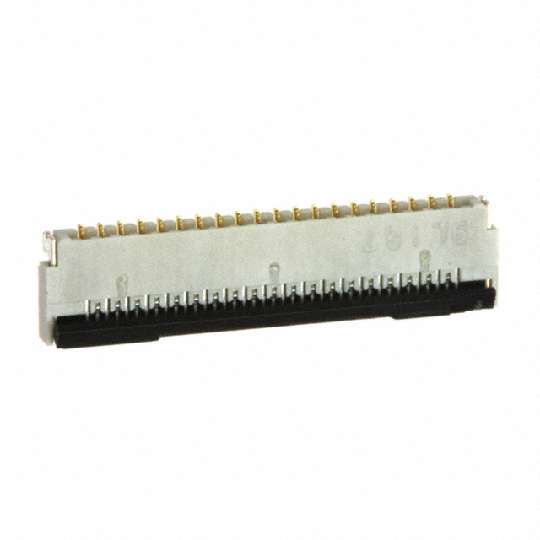

Hirose FPC 0.3mm FPC ZIF 连接器，带顶部和底部触点 - FH39 系列FH39 系列表面安装水平错排安装 FPC ZIF 连接器，具有 0.3mm 触点节距，可支持 FPC，具有标准厚度 0.2mm。 这些 0.3mm FPC SMT ZIF 连接器具有板上高度为 1.2mm 的薄型设计以及顶部和底部装有弹簧的触点。 这些 FPC ZIF 连接器包含旋转手指操作翻盖执行器，可轻松插入和可靠连接 FFC，且无需侧面闩锁连接器，可以并排安装。 这些 FH39 系列 0.3mm FPC ZIF 连接器的主体由米色 UL94V-0 LCP 制成，具有结实的底部表面（无触点暴露），允许 FPC 连接器安装在印刷电路板上的导电踪迹上，插入槽各边具有接入倒角，可辅助准确插入和定位 FPC。 触点由磷青铜制成，镀金。### 0.3mm Hirose FPC 连接器
Hirose FPC 0.3mm FPC ZIF ，带顶部和底部触点 - FH39 系列
FH39 系列表面安装水平错排安装 FPC ZIF 连接器，具有 0.3mm 触点节距，可支持 FPC，具有标准厚度 0.2mm。 这些 0.3mm FPC SMT ZIF 连接器具有板上高度为 1.2mm 的薄型设计以及顶部和底部装有弹簧的触点。 这些 FPC ZIF 连接器包含旋转手指操作翻盖执行器，可轻松插入和可靠连接 FFC，且无需侧面闩锁连接器，可以并排安装。 这些 FH39 系列 0.3mm FPC ZIF 连接器的主体由米色 UL94V-0 LCP 制成，具有结实的底部表面（无触点暴露），允许 FPC 连接器安装在印刷电路板上的导电踪迹上，插入槽各边具有接入倒角，可辅助准确插入和定位 FPC。 触点由磷青铜制成，镀金。
### 0.3mm Hirose FPC 连接器
触点数 39
极性 Female
触点电镀 Gold
额定电流 0.2 A
绝缘电阻 500 MΩ
排数 1
针脚数 39
拔插次数 10
额定电流Max 0.2 A
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压Max 30 VAC
额定电压 30 V
接触电阻Max 100 mΩ
安装方式 Surface Mount
引脚数 39
封装 -
长度 13.9 mm
宽度 3.85 mm
高度 1.1 mm
封装 -
外壳颜色 Beige
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
FH39-39S-0.3SHW10 Hirose Electric 广濑 | 当前型号 | 当前型号 |
502598-3991 莫仕 | 功能相似 | FH39-39S-0.3SHW10和502598-3991的区别 |
