FTSH-105-01-L-DV概述

SAMTEC FTSH-105-01-L-DV 板至板连接, FTSH系列, 10 触点, 针座, 1.27 mm, 表面安装　, 2 排

公司的FTSH 系列为1.27mm间距的微型端子排.

.: 间距:1.27mm 每排2至50个触点, 双排垂直安装-DV

.: 运行温度范围: -55°C至125°C

.: 触芯材质为磷青铜

.: 黑色液态晶体高分子绝缘材料

.: 10µ"镀金触点

.: 符合UL E111594和CSA 090871_0_000 标准

FTSH-105-01-L-DV中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Gold

额定电流 1.75 A

排数 2

针脚数 10

额定电流Max 3.4A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚间距 1.27 mm

外形尺寸

长度 6.35 mm

宽度 3.43 mm

高度 5.97 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

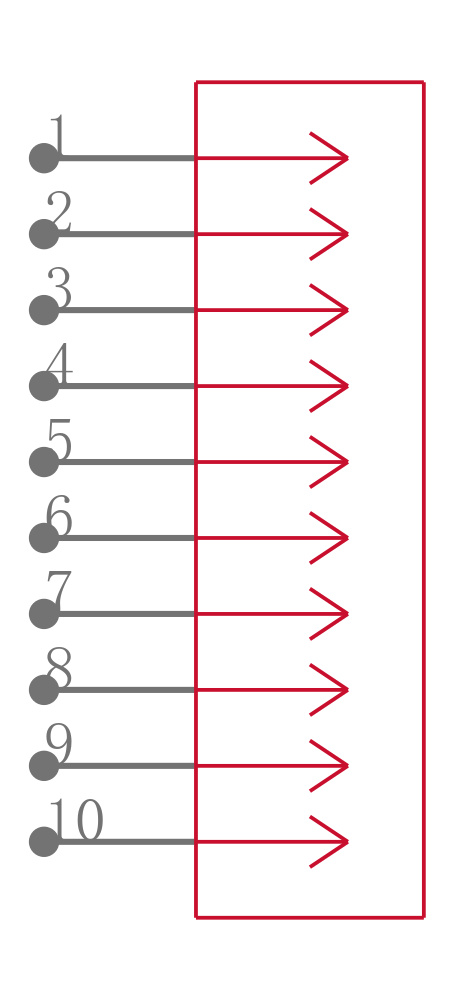

FTSH-105-01-L-DV引脚图与封装图

在线购买FTSH-105-01-L-DV

型号： FTSH-105-01-L-DV

制造商： Samtec 申泰电子

描述：SAMTEC FTSH-105-01-L-DV 板至板连接, FTSH系列, 10 触点, 针座, 1.27 mm, 表面安装　, 2 排

立即咨询

替代型号FTSH-105-01-L-DV

型号/品牌	代替类型	替代型号对比
FTSH-105-01-L-DV Samtec 申泰电子	当前型号	当前型号
FTSH-105-01-F-DV-K 申泰电子	功能相似	FTSH-105-01-L-DV和FTSH-105-01-F-DV-K的区别
FTSH-105-01-L-DV-K-TR 申泰电子	功能相似	FTSH-105-01-L-DV和FTSH-105-01-L-DV-K-TR的区别
FTSH-105-01-L-DV-TR 申泰电子	功能相似	FTSH-105-01-L-DV和FTSH-105-01-L-DV-TR的区别
