FH28E-20S-0.5SH05

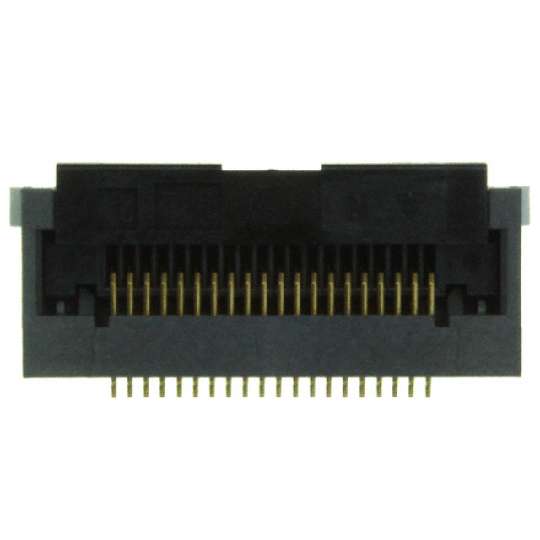

FH28E-20S-0.5SH05图片1

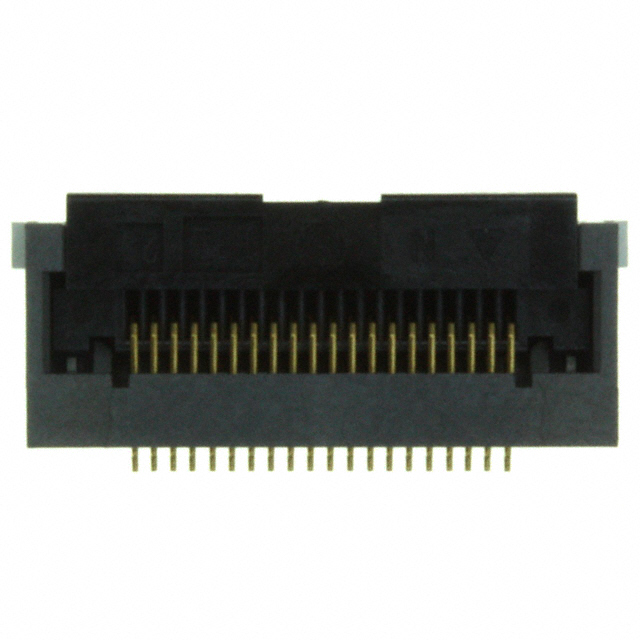

FH28E-20S-0.5SH05图片2
FH28E-20S-0.5SH05图片3
FH28E-20S-0.5SH05图片4
FH28E-20S-0.5SH05图片5
FH28E-20S-0.5SH05图片6
FH28E-20S-0.5SH05图片7
FH28E-20S-0.5SH05概述

0.5mm 节距 FPC 和 FFC ZIF 连接器 - FH28E 系列FH28E 系列 0.5mm 节距 FPC 和 FFC ZIF 连接器,带旋转执行器系统,可轻松进行 ZIF 连接。 这些 0.5mm 节距 FPC 和 FFC ZIF 连接器高于板 2.55mm 且具有凸起的金属配件。表面安装水平安装连接器,灰色 连接器中的大执行器开口角度和内置侧导轨可实现精密的 FFC/FPC 定位 旋转执行器系统,可轻松进行 ZIF 连接 强大的 FFC/FPC 保持力 接受标准 0.3mm 厚度 FPC 和 FFC 连接器底部无暴露触点,可以安装在导电轨迹上 LCP 绝体,UL94V-0 ### 0.5mm FPC/FFC - Hirose FH28

Hirose FH28 系列 0.5 mm FPC/FFC

FH28 0.5 mm ZIF(零插入力)FPC/FFC 连接器采用坚固、耐震设计。 这些 FH28 FPC/FFC 连接器具有坚固的锁扣执行器,可通过强化的金属固定件支撑连接器的任一端。 可在每个触点沿其整个长度由钩按下执行器,从而确保牢固连接和防止执行器脱离。 执行器完全闭合后,它会发出咬合咔哒声,以确认将其牢固锁定到位。 这些 FH28 FPC/FFC 连接器具有侧面锁扣,适用于标签 FPC。 可在这些锁扣内部的 FPC 插槽上定位插片,使其准确校准和定位。 锁定执行器后,插片可用作应力消除装置且增加 FPC 保持力。 这些 FH28 FPC/FFC 连接器还可用于直向侧面或非标签 FPC。 这些 FPC/FFC 连接器底部为实心且触点不暴露,这可使连接器安装在印刷电路板上的导电踪迹上。

这些 FH28 0.5 mm ZIF FPC/FFC 连接器可接受厚度为 0.3 mm 的标准 FPC/FCC

FH28E 和 FH28H FPC/FFC 连接器具有金属固定件,该固定件可伸出外壳边缘,以进行手动焊接

FH28H FPC/FFC 连接器具有较窄的节省空间执行器

### 特点和优势

• 坚固的设计

• 加固锁扣式执行器,易于 FPC/FFC 插入和固定

• 接触咬合,可确认执行器的完全闭合

• 侧面锁扣,可增强标签 FPC/FFC 保持力

• 封装设计,可安装在印刷电路板导电轨迹上

### 0.5mm FPC/FFC - Hirose

FH28E-20S-0.5SH05中文资料参数规格
技术参数

触点数 20

额定电流 500 mA

绝缘电阻 >500MΩ @100VDC

排数 1

针脚数 20

接触电阻 <50mΩ @1mA

拔插次数 20

额定电流Max 0.5 A

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 50 VAC

额定电压 50 VAC

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 14.58 mm

宽度 6.5 mm

高度 2.55 mm

封装 SMD

物理参数

外壳颜色 Gray

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Not Recommended for New Design

包装方式 Tape & Reel TR

制造应用 • 医疗设备, • 测试和测量设备, • 消费电子, • GPS 导航, • 条码阅读器

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买FH28E-20S-0.5SH05
型号: FH28E-20S-0.5SH05
制造商: Hirose Electric 广濑
描述:0.5mm 节距 FPC 和 FFC ZIF 连接器 - FH28E 系列 FH28E 系列 0.5mm 节距 FPC 和 FFC ZIF 连接器,带旋转执行器系统,可轻松进行 ZIF 连接。 这些 0.5mm 节距 FPC 和 FFC ZIF 连接器高于板 2.55mm 且具有凸起的金属配件。 表面安装水平安装连接器,灰色 连接器中的大执行器开口角度和内置侧导轨可实现精密的 FFC/FPC 定位 旋转执行器系统,可轻松进行 ZIF 连接 强大的 FFC/FPC 保持力 接受标准 0.3mm 厚度 FPC 和 FFC 连接器底部无暴露触点,可以安装在导电轨迹上 LCP 绝体,UL94V-0 ### 0.5mm FPC/FFC - Hirose FH28
替代型号FH28E-20S-0.5SH05
型号/品牌 代替类型 替代型号对比

FH28E-20S-0.5SH05

Hirose Electric 广濑

当前型号

当前型号

FH28E-20S-0.5SH98

广濑

功能相似

FH28E-20S-0.5SH05和FH28E-20S-0.5SH98的区别
