FH12-30S-0.5SV参数规格_中文资料_数据手册PDF

FH12-30S-0.5SV概述

0.5mm至1mm节距连接器对于FPC / FFC 0.5mm and 1mm Pitch Connectors For FPC/FFC

30 位置 FFC，FPC 触头，垂直 - 单侧 0.020"（0.50mm）表面贴装型

得捷:
CONN FFC VERT 30POS 0.50MM SMD

Chip1Stop:
Conn FFC/FPC Connector SKT 30 POS 0.5mm Solder ST SMD Embossed T/R

FH12-30S-0.5SV中文资料参数规格

技术参数

触点数 30

额定电流 0.5 A

绝缘电阻 >500MΩ @100VDC

针脚数 30

拔插次数 20

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 18.4 mm

宽度 3.80 mm

高度 4.85 mm

引脚间距 500 µm

物理参数

外壳颜色 Beige

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

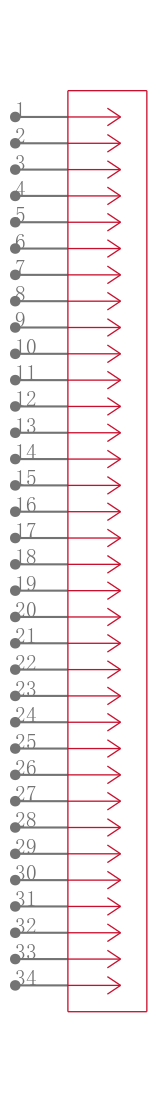

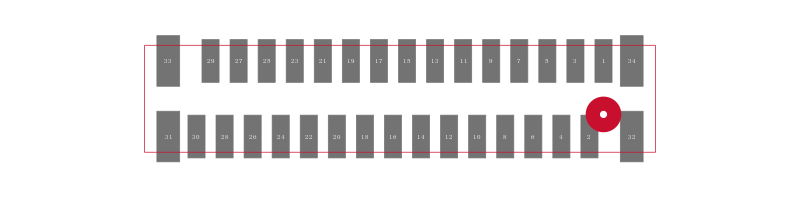

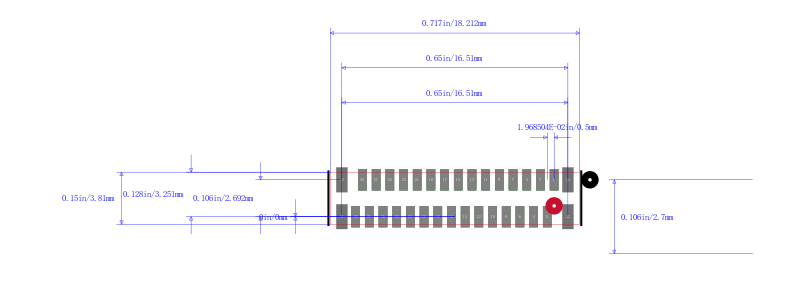

FH12-30S-0.5SV引脚图与封装图

在线购买FH12-30S-0.5SV

型号： FH12-30S-0.5SV

制造商： Hirose Electric 广濑

描述：0.5mm至1mm节距连接器对于FPC / FFC 0.5mm and 1mm Pitch Connectors For FPC/FFC

立即咨询

替代型号FH12-30S-0.5SV

型号/品牌	代替类型	替代型号对比
FH12-30S-0.5SV Hirose Electric 广濑	当前型号	当前型号
FH12-30S-0.5SV55 广濑	功能相似	FH12-30S-0.5SV和FH12-30S-0.5SV55的区别
