FH16M-96S-0.4SHW05参数规格_中文资料_数据手册PDF

FH16M-96S-0.4SHW05概述

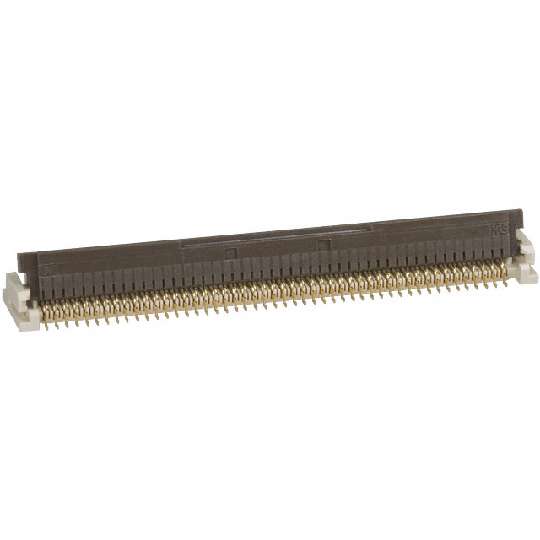

Conn High Density FPC Connector SKT 96POS 0.8mm Solder RA SMD Embossed T/R

96 位置 FPC 触点，底部 0.016"（0.40mm）表面贴装，直角

得捷:
CONN FPC BOTTOM 96POS 0.40MM R/A

Chip1Stop:
Conn High Density FPC Connector SKT 96 POS 0.8mm Solder RA SMD Embossed T/R

FH16M-96S-0.4SHW05中文资料参数规格

技术参数

触点数 96

触点电镀 Gold

额定电流 0.3 A

绝缘电阻 >500MΩ @100VDC

针脚数 96

拔插次数 20

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 400 µm

外形尺寸

长度 42.5 mm

宽度 7.4 mm

高度 6.5 mm

引脚间距 400 µm

物理参数

外壳颜色 Beige

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 70℃

外壳材质 Plastic

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

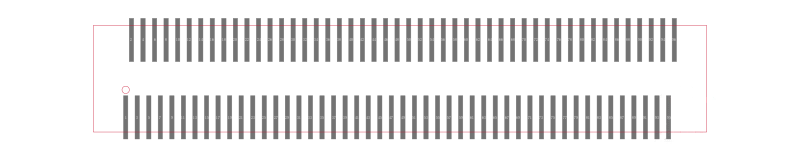

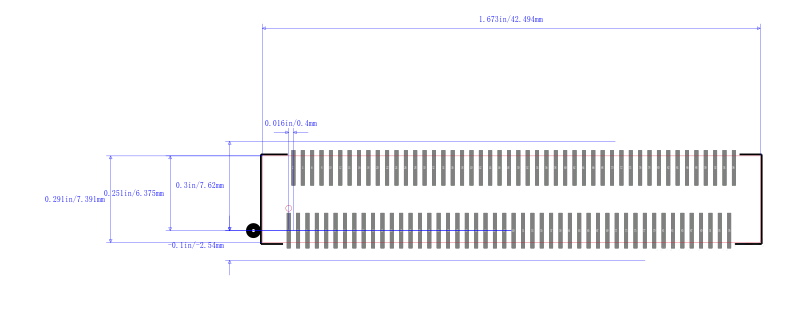

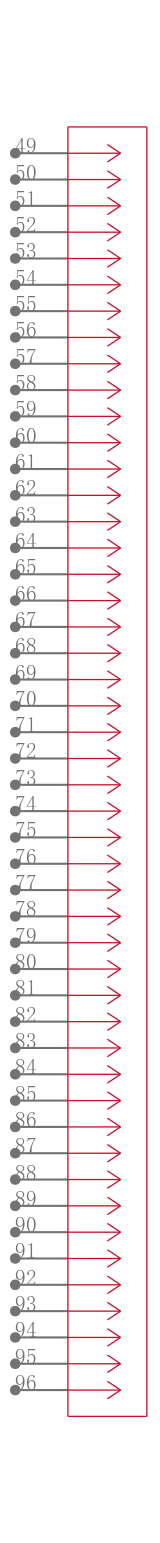

FH16M-96S-0.4SHW05引脚图与封装图

在线购买FH16M-96S-0.4SHW05

型号： FH16M-96S-0.4SHW05

制造商： Hirose Electric 广濑

描述：Conn High Density FPC Connector SKT 96POS 0.8mm Solder RA SMD Embossed T/R
