FCE17-A15PB-440

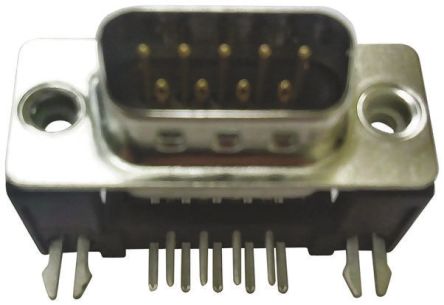

Amphenol Right Angle B Connectors These Amphenol Filtered D-Sub FCE17 Series Right Angle Pin or Socket connectors are PCB mounted.Filter Capacitance of 470 pF and 820 pF are available indicated by a 1or 4 in the Manufacturers Part Number i.e. FCE17-*****-*X** respectively #4-40 UNC threaded Jack Screw holes PCB Footprint B 10.29 mm Boardlocks are Tin plated Copper alloy Insulation Resistance 3000 MΩ Contact Resistance 15 mΩ### 标准UL94V-0### Amphenol Filtered "D" Connectors这些滤波连接器是紧凑型互连设备，可滤除不必要的 EMI。这些电容器安装在连接器中每个触点和连接器接地外壳之间。它们可提供：更好的 EMI 控制 - 因为引线电感并且滤波器接地的路径直接、很短，性能比印刷电路板上相同滤波元件的性能高，比例系数通常是 3:1 节省印刷电路板空间 - 将滤波器元件纳入连接器中可简化取得必要性能所需的滤波器电路原理图，同时可以节省 2-4 平方英寸空间 节省成本 - 滤波器元件（例如电感器和电容器）不必再经历购买、库存、组装或测试过程。更少的元件意味着以低成本取得更高的可靠性 轻松进行 EMI / RFI 升级 - 这些紧凑型滤波连接器符合标准非滤波连接器封装图。为了改进 EMC 性能，只需用滤波连接器更换现有连接器即可 EMC 合规性和抗扰性 - 通过连接器外壳将电子设备的产生、辐射或传导的 EMI 将重新引导到机箱地。此设备还可以相同的方法保护系统免受外部 EMI/RFI 噪声（例如无线发射器、ESD 或雷电等自然现象）干扰

Right Angle B Connectors

These Amphenol Filtered D-Sub FCE17 Series Right Angle Pin or Socket connectors are PCB mounted.

.

****-*X** respectively

#4-40 UNC threaded Jack Screw holes

PCB Footprint B 10.29 mm

Boardlocks are Tin plated Copper alloy

Insulation Resistance 3000 MΩ

Contact Resistance 15 mΩ

### 标准

UL94V-0

### Amphenol Filtered "D" Connectors

这些滤波是紧凑型互连设备，可滤除不必要的 EMI。这些电容器安装在连接器中每个触点和连接器接地外壳之间。它们可提供：

更好的 EMI 控制 - 因为引线电感并且滤波器接地的路径直接、很短，性能比印刷电路板上相同滤波元件的性能高，比例系数通常是 3:1

节省印刷电路板空间 - 将滤波器元件纳入连接器中可简化取得必要性能所需的滤波器电路原理图，同时可以节省 2-4 平方英寸空间

节省成本 - 滤波器元件（例如电感器和电容器）不必再经历购买、库存、组装或测试过程。更少的元件意味着以低成本取得更高的可靠性

轻松进行 EMI / RFI 升级 - 这些紧凑型滤波连接器符合标准非滤波连接器封装图。为了改进 EMC 性能，只需用滤波连接器更换现有连接器即可

EMC 合规性和抗扰性 - 通过连接器外壳将电子设备的产生、辐射或传导的 EMI 将重新引导到机箱地。此设备还可以相同的方法保护系统免受外部 EMI/RFI 噪声（例如无线发射器、ESD 或雷电等自然现象）干扰
