FX15M-21S-0.5SH概述
0.5mm 触点节距 ### 1.0mm 线对板 - FX15 系列FX15 系列连接器支持 LVDS 信号
插座
母触点插座，0.5mm 触点节距 节省空间
等长传输线路
设计灵活性和成本缩减
自对准和自导向
牢固且完全配接/拔出
欧时:
### 插座母触点插座，0.5mm 触点节距 ### 1.0mm 线对板 - FX15 系列FX15 系列连接器支持 LVDS 信号
得捷:
CONN MULTI-PURP RCPT 21P R/A SMD
安富利:
Conn Wire to Board RCP 21 POS 0.5mm Solder RA SMD T/R
Chip1Stop:
Conn Wire to Board RCP 21 POS 0.5mm Solder RA SMD T/R
FX15M-21S-0.5SH中文资料参数规格
技术参数
触点数 21
极性 Female
触点电镀 Gold
额定电流 500 mA
绝缘电阻 >500MΩ @100VDC
排数 2
针脚数 21
接触电阻 <60MΩ @1mA
额定电压 100 VAC
封装参数
安装方式 Surface Mount
引脚间距 1.00 mm
外形尺寸
长度 22.4 mm
宽度 6.55 mm
高度 4.8 mm
引脚间距 1.00 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 80℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16

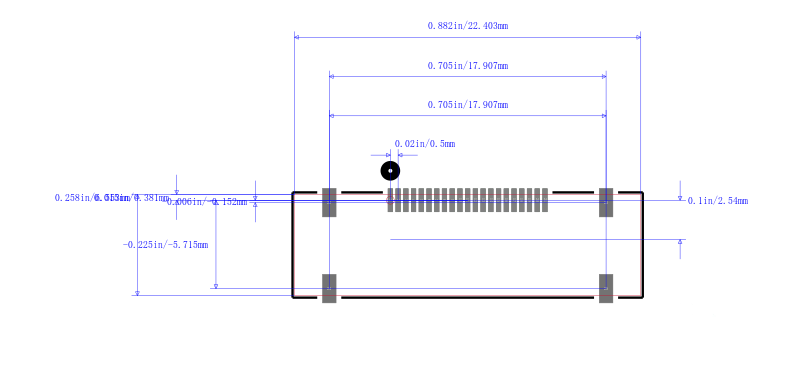

FX15M-21S-0.5SH引脚图与封装图
在线购买FX15M-21S-0.5SH
型号： FX15M-21S-0.5SH
制造商：
Hirose Electric
广濑
描述：0.5mm 触点节距 ### 1.0mm 线对板 - FX15 系列 FX15 系列连接器支持 LVDS 信号
