FX10A-80P/8-SV171参数规格_中文资料_数据手册PDF

FX10A-80P/8-SV171概述

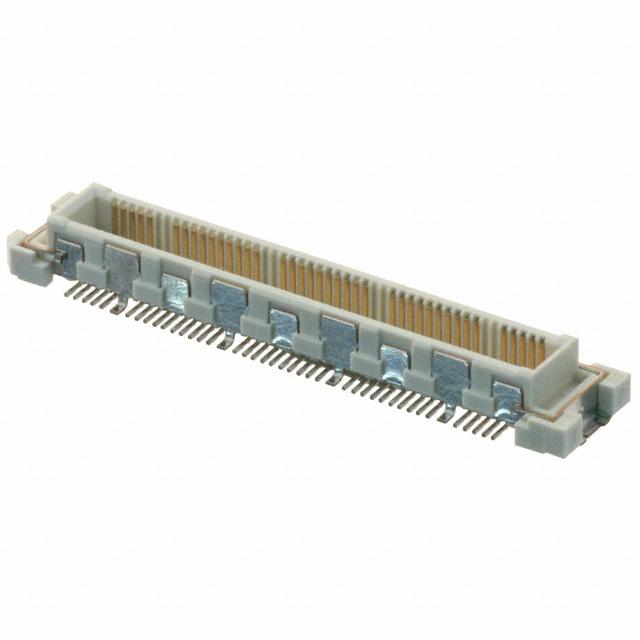

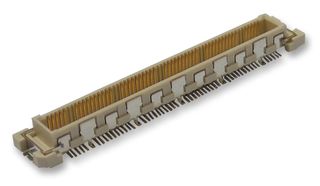

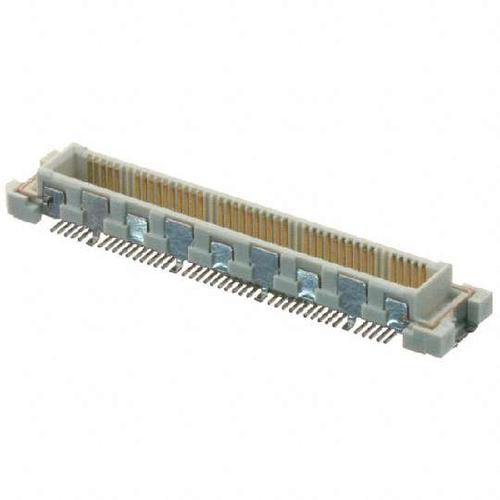

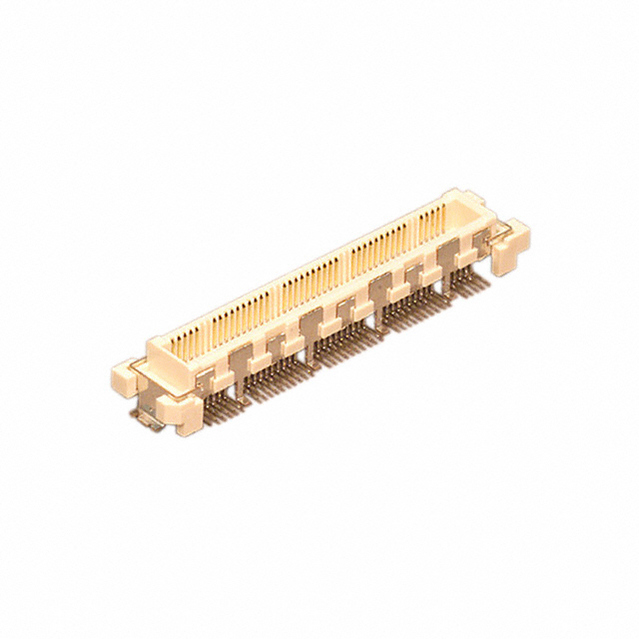

FX10 系列 80 位置 0.5 mm 间距直板对板导向柱插头

80 Position Connector Header, Outer Shroud Contacts Surface Mount Gold

得捷:
CONN HDR 80POS SMD GOLD

安富利:
Conn Board to Board M 80 POS 0.5mm Solder ST SMD Tray

Chip1Stop:
Conn Board to Board M 80 POS 0.5mm Solder ST SMD Tray

Verical:
Conn Board to Board M 80Signal/8Ground POS 0.5mm Solder ST Top Entry SMD Tray

FX10A-80P/8-SV171中文资料参数规格

技术参数

触点数 88

极性 Male

触点电镀 Gold

额定电流 0.3 A

绝缘电阻 100MΩ @100VDC

排数 2

易燃性等级 UL 94 V-0

针脚数 80

接触电阻 <60mΩ @100mA

额定电流Max 0.3 A

额定电压 50 V

接触电阻Max 60 mΩ

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 31.1 mm

宽度 5.9 mm

高度 4.5 mm

引脚间距 500 µm

物理参数

外壳颜色 Beige

颜色 Beige

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 85℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买FX10A-80P/8-SV171

型号： FX10A-80P/8-SV171

制造商： Hirose Electric 广濑

描述：FX10 系列 80 位置 0.5 mm 间距直板对板导向柱插头

立即咨询

替代型号FX10A-80P/8-SV171

型号/品牌	代替类型	替代型号对比
FX10A-80P/8-SV171 Hirose Electric 广濑	当前型号	当前型号
FX10A-80P/8-SV191 广濑	功能相似	FX10A-80P/8-SV171和FX10A-80P/8-SV191的区别
FX10A-80P/8-SV71 广濑	功能相似	FX10A-80P/8-SV171和FX10A-80P/8-SV71的区别
FX10A-80P/8-SV1 广濑	功能相似	FX10A-80P/8-SV171和FX10A-80P/8-SV1的区别
