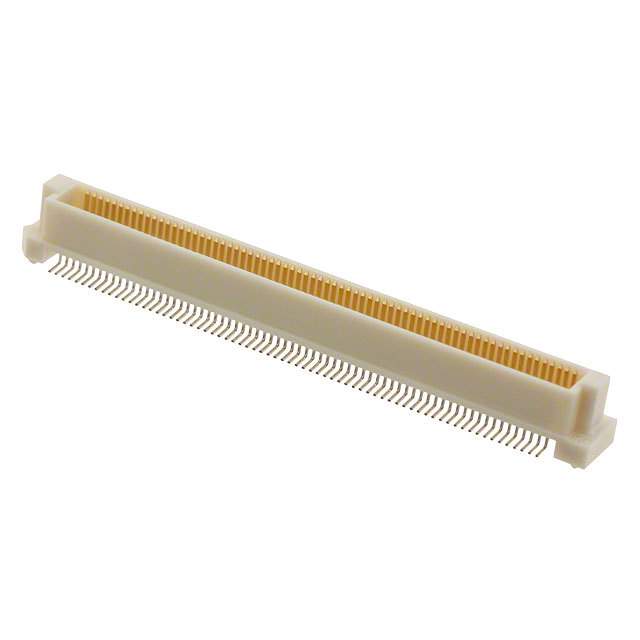

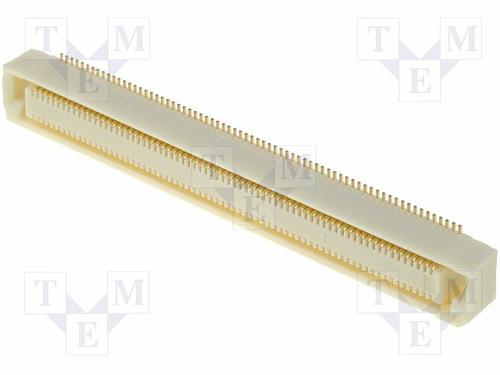

HIROSEHRS FX8C-140S-SV91 堆叠板连接器, 0.6mm高, FX8C系列, 140 触点, 插座, 0.6 mm, 表面安装 , 2 排
Hirose FunctionMAX FX8 和 FX8C 0.6 mm 板对板
FunctionMAX FX8 和 FX8C 0.6 mm SMT 连接器,用于平行板对板连接。 这些 FunctionMAX FX8 和 FX8C 连接器具有高达 3.125 Gbit/s 的高速传输功能,带极佳的信号完整性特性。 这些高速 FX8 连接器的内置配接导向肋片允许 +/- 0.6 mm 的自对准容差,使配接更轻松,并可实现设计灵活性。 这些高速 FX8 BTB 连接器的底部具有导向柱,带不同的直径和定位功能,有助于在印刷电路板上上进行校准,可防止错插。 这些 FX8 BTB 连接器的触点具有优化的弹簧偏转设计,用于增强可靠性。
### 特点和优势
高速传输速度为 3.125 Gbit/s
内置导向肋片允许 +/- 0.6 mm 的偏差,可确保轻松配接
用于在印刷电路板上对齐的凸台
2 mm 配线距离,可确保电气连续性
触点带弹簧偏转设计,可增强可靠性
SMT 共面,焊接区域的共面容差小于 0.1 mm
宽堆叠高度范围 3 mm 至 4 mm(FX 8 系列)、5 mm 至 16 mm(FX8C 系列)
### 应用
服务器和广播设备
工业设备
医疗设备
PoS 终端
### FunctionMAX 品牌
FunctionMAX 设计用于满足工业市场内对先进技术的要求,并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计,并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。
### 注
FX8 系列和 FX8C 系列无法与彼此配接
触点数 140
极性 Female
触点电镀 Gold
额定电流 400 mA
绝缘电阻 1000MΩ @250VDC
排数 2
易燃性等级 UL 94 V-0
针脚数 140
接触电阻 ≤80mΩ @100mA
拔插次数 50
额定电流Max 0.4 A
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压Max 100 VAC
额定电压 100 VAC
接触电阻Max 80 mΩ
安装方式 Surface Mount
引脚数 140
引脚间距 600 µm
长度 48.6 mm
宽度 5.6 mm
高度 3.95 mm
引脚间距 600 µm
外壳颜色 Light Brown
触点材质 Phosphor Bronze
外壳材质 Plastic
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
FX8C-140S-SV91 Hirose Electric 广濑 | 当前型号 | 当前型号 |
FX8C-140S-SV21 广濑 | 完全替代 | FX8C-140S-SV91和FX8C-140S-SV21的区别 |
FX8C-140S-SV71 广濑 | 功能相似 | FX8C-140S-SV91和FX8C-140S-SV71的区别 |
FX8C-140S-SV92 广濑 | 功能相似 | FX8C-140S-SV91和FX8C-140S-SV92的区别 |
