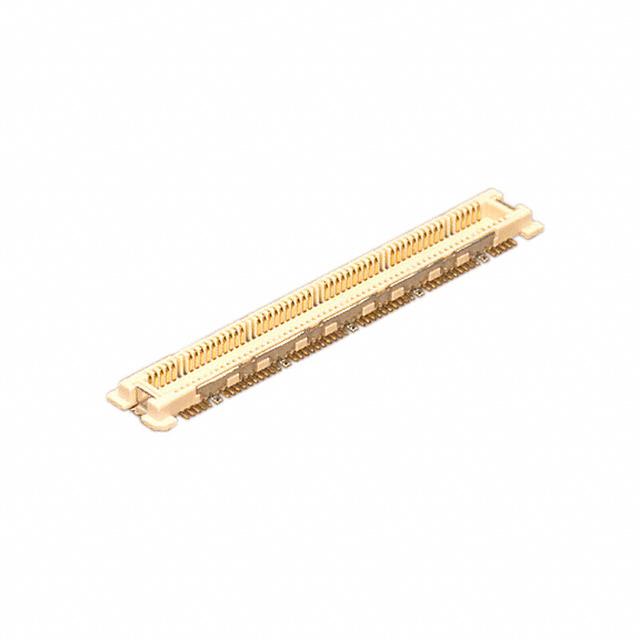

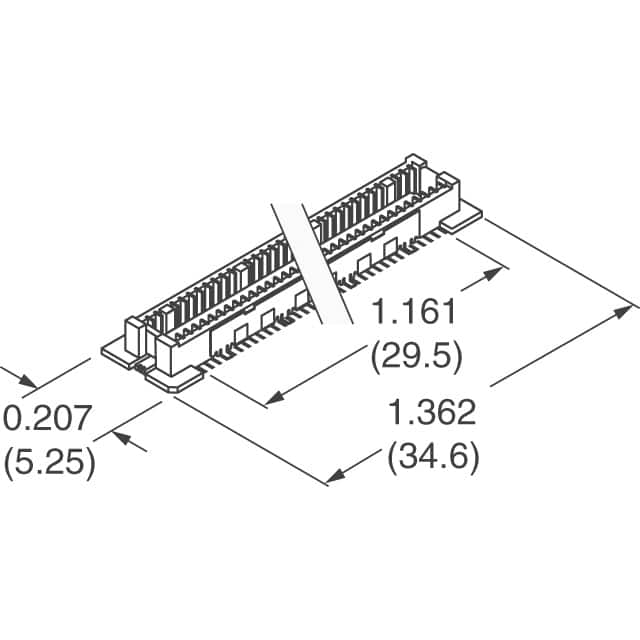

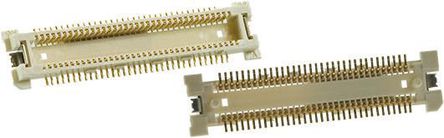

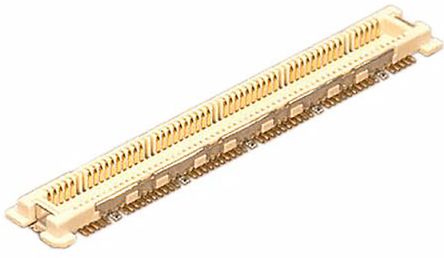

FX11LA-100P/10-SV71

Headers with ground plateWith guideposts ### 0.5mm 板对板 - Hirose FX11

Hirose FX11 系列 0.5 mm 高速板对板，带接地板

FX11 系列 0.5 mm 高速板对板 SMT 管座和插座连接器采用薄型设计，可提供 2 mm、2.5 mm 和 3 mm 的板对板配接高度。0.5mm 节距可节省印刷电路板空间，并使这些 FX11 连接器特别适用于高密度应用。这些 FX11 系列具有固定在连接器任一侧的 SMT 接地板，以提高传输性能。信号和接地以 10:1 的比例布置，以提高地面稳定性和降低噪音。连接器任一端的金属配件可固定到印刷电路板的连接，并防止焊接脱落和机械应力。这些配件还可连接到接地板以提供更坚固的接地。这些 0.5mm FX11 系列高速板对板印刷电路板连接器的触点具有长配线距离，可提供高度可靠的电力连续性。触点板安装部分中的焊缝间隙有助于防止焊接溢锡。这些 FX11 板对板连接器还具有印刷电路板导向柱，可额外提供印刷电路板稳定性。

### 特点和优势

• 高密度设计，用于节省印刷电路板空间

• 薄型设计，提供 2 mm、2.5 mm 和 3 mm 的板配接高度

• 接地板，确保提高传输效率

• 10 个信号：1 个接地排列，用于降噪

• 金属紧固件，确保固定地连接印刷电路板和防止焊接脱落

• 高度可靠的触点，具有长配线距离

• 触点上的焊缝间隙可防止焊接溢锡

• 印刷电路板导向柱，提供额外的印刷电路板稳定性

### 产品应用信息

这些 0.5mm FX11 系列高速板对板连接器采用薄型高密度设计，使它们适用于微型电子设备。应用包括笔记本电脑、PDA 和其他便携式设备

### 0.5mm 板对板 - Hirose FX11
