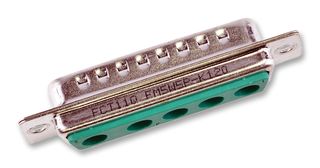

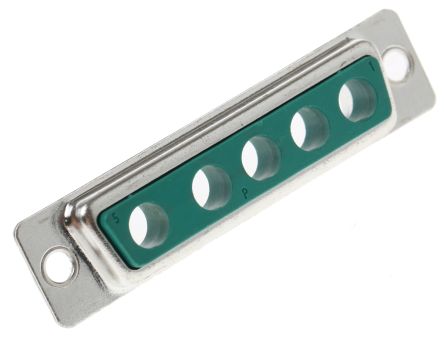

FCT - A MOLEX COMPANY FM5W5P-K120 连接器, 组合式D-SUB, FM系列, DB-5W5, 插头, 0 触点, 5, 通孔安装

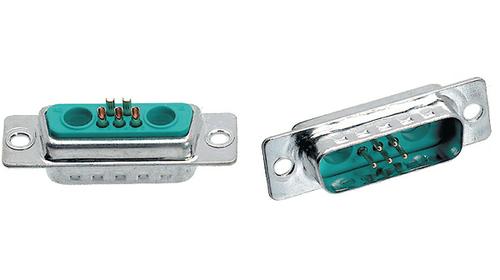

插头和插座外壳
**带有焊槽端接的信号触点**
**电源/同轴触点空腔（单独出售）**
**外壳**
| 镀镍钢
（黄色铬）
---|---
绝缘体 | 玻璃填充聚酯 UL94-VO
绝缘电阻 | 10 5MΩ
信号触点
| 铜合金，镍镀金
电源触点： |
插头 | 黄铜，镍镀金
插座主体
| 铍铜，
镍镀金
插座
| 铜合金，
镍镀金
**电气特性**
|
信号触点： |
工作电压 | 250 V 交流
耐压
| 1000 V 交流
（任意 2 个触点间）
最大电流 | 5 A
接触电阻 | 最大 2.7 mΩ
电源触点： |
接触电阻 | 最大 1 mΩ
同轴接点： |
额定阻抗 | 50 Ω
接触电阻 | 最大 6 mΩ
选择指南
---
外壳类型
| 等效尺寸标准 D 连接 | 触点容量 | 插头外壳 | 插座外壳
3W3 | 15 路 | 3 电源 |
484-903
|
484-975
7W2 | 15 路 | 2 电源 + 5 信号 |
484-919
|
484-981
13W3 | 25 路 | 2 电源 + 10 信号 |
484-925
|
484-997
17W2 | 25 路 | 2 电源 + 15 信号 |
484-931
|
485-007
5W5 | 25 路 | 5 电源 |
308-9191
|
308-9208
9W4 | 25 路 | 4 电源 + 5 信号 |
308-9214
|
308-9236
8W8 | 37 路 | 8 电源 |
484-947
|
485-013
21WA4 | 37 路 | 4 电源 + 17 信号 |
484-953
|
485-029
24W7 | 50 路 | 7 电源 + 17 信号 |
484-969
|
485-035
### 注
面板安装尺寸与标准的 D 型连接器外壳尺寸相同。
