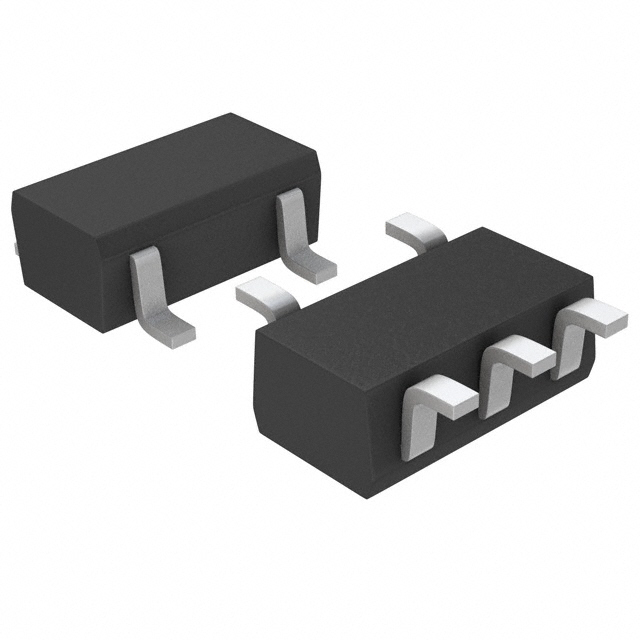

FMC3A NPN+PNP复合带阻尼三极管 40V/-10V 50mA/-50mA 300mW/0.3W SOT-153/SMT5/SC-74A/SOT23-5 标记C3 开关电路 逆变器 接口电路 驱动电路
集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 40V/-10V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V/-50V 集电极连续输出电流IC Collector CurrentIC| 50mA/-50mA Q1基极输入电阻R1 Input ResistanceR1| 10KΩ/Ohm Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 10KΩ/Ohm Q1电阻比R1/R2 Q1 Resistance Ratio| 1 Q2基极输入电阻R1 Input ResistanceR1| 10KΩ/Ohm Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 10KΩ/Ohm Q2电阻比R1/R2 Q2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 300mW/0.3W Description & Applications| Features •Power managementdual digital transistors •Both the DTA114E chip and DTC114E chip in a UMT or SMT package. •Ideal for power switch circuits. •Mounting cost and area can be cut in half 描述与应用| 特点 •电源管理（双数字晶体管） •两个DTA114E芯片DTC114E一个UMT或SMT封装的芯片的。 •电源开关电路的理想选择。 •安装成本和面积可减少一半
