G5V-2-H1 DC12概述
Signal Relay 12VDC 1A DPDT 20.5mm 10.1mm 11.5mm THT
通用 继电器 DPDT（2 Form C） 通孔
得捷:
RELAY GEN PURPOSE DPDT 1A 12VDC
立创商城:
G5V-2-H1-12V
艾睿:
Signal Relay 12VDC 1A DPDT20.5x10.1x11.5mm THT
Verical:
Electromechanical Relay 12VDC 960Ohm 1A DPDT 20.5x10.1x11.5mm THT Signal Relay
Newark:
# OMRON ELECTRONIC COMPONENTS G5V-2-H1 DC12 Signal Relay, DPDT, 12 VDC, 1 A, G5V-2 Series, Through Hole, Non Latching
G5V-2-H1 DC12中文资料参数规格
技术参数
额定电压DC 125 V
额定电压AC 125 V
额定电流 1.00 A
额定功率 150 mW
触点类型 DPDT
功耗 150 mW
触点额定电流 1 A
线圈电压 12 VDC
线圈电流 12.5 mA
线圈电阻 960 Ω
载流 1.00 A
线圈电压DC 12 V
额定功率Max 24W, 62.5VA
开关电流Max 1 A
工作温度Max 70 ℃
工作温度Min -25 ℃
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP
外形尺寸
长度 20.5 mm
宽度 11.5 mm
高度 11.5 mm
封装 DIP
物理参数
触点材质 Silver
工作温度 -25℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

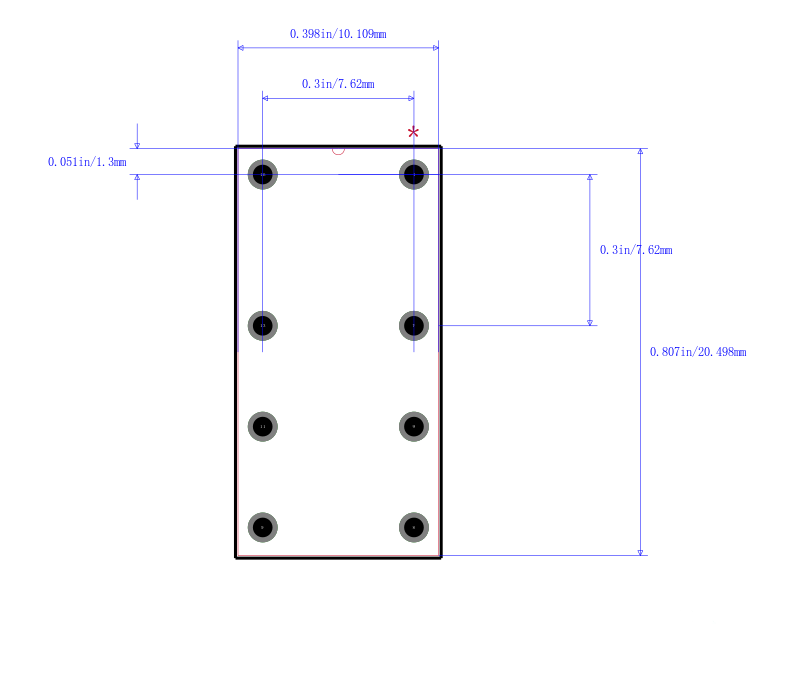

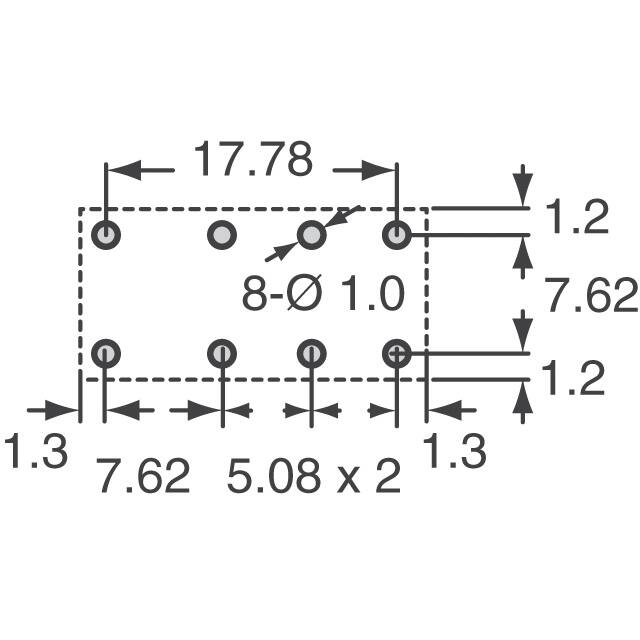

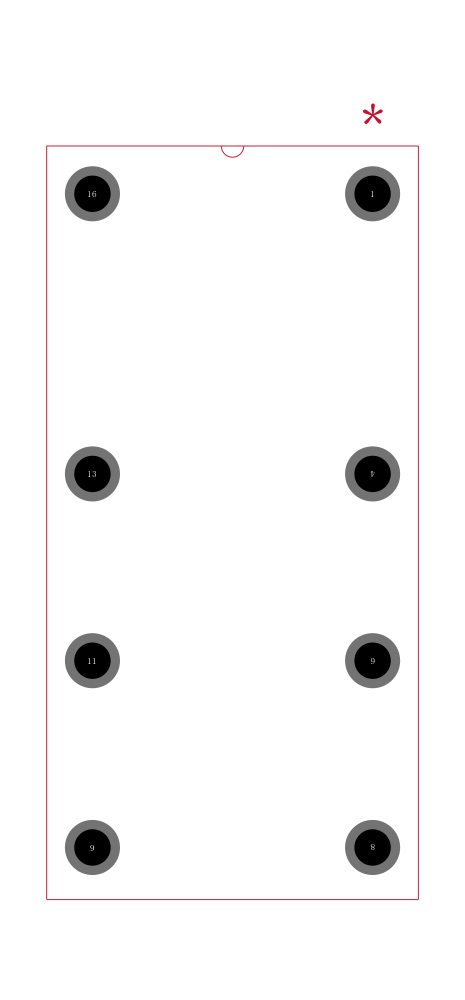

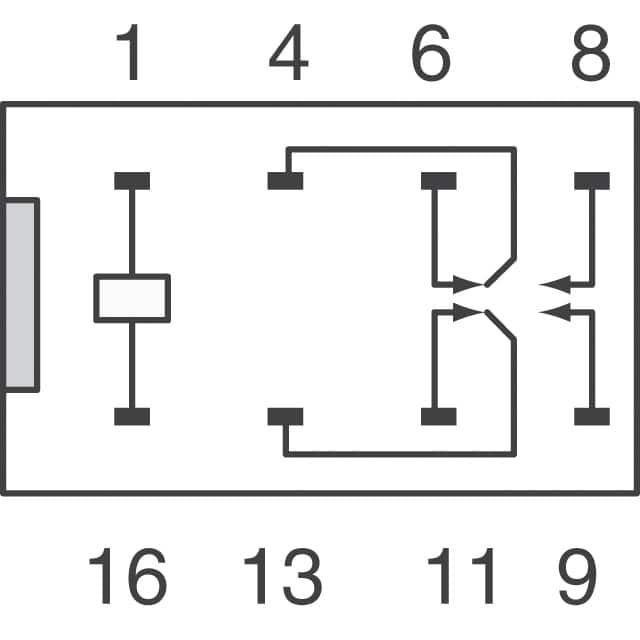

G5V-2-H1 DC12引脚图与封装图
