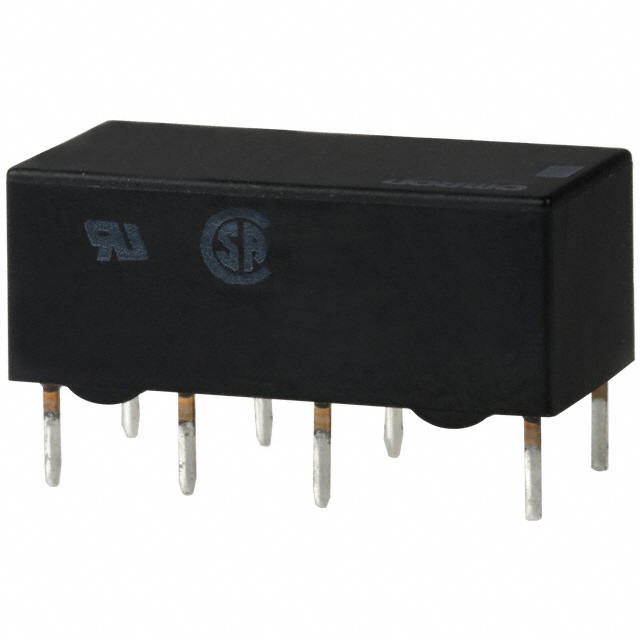

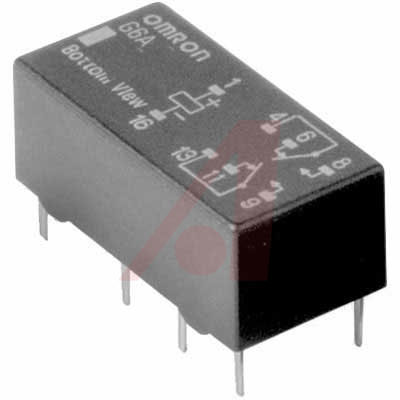

Signal Relay 24VDC 2A DPDT 20.2mm 10.1mm 8.4mm THT
PCB Mounting Low Signal Relay, Current Rating 2 A, Dielectric Rating 1000 VAC
Fully sealed relay with high-surge dielectric for use in telecommunication equipment. High sensitivity. Low-profile design for use in 1/2" PC board rack. Surge withstand voltage of 1500 V meets FCC Part 68 requirements. Unique moving loop permanent magnet armature reduces relay size, magnetic interference, and contact bounce time. DPDT or 4PDT bifurcated crossbar contacts Au clad. Rated 3 amps carry current.
50 Milliohms maximum contact resistance and 1000 Megohms Min. insulation resistamce at 500 VDC.
额定电压DC 220 V
额定电压AC 250 V
额定电流 2 A
绝缘电阻 1000 MΩ
额定功率 150 mW
触点类型 DPDT
触点额定电流 2 A
线圈电压 24 VDC
线圈电流 6.3 mA
线圈电阻 3.84 kΩ
额定电流Max 2 A
线圈电压DC 24 V
线圈功率 150 mW
额定功率Max 60W, 125VA
开关电流Max 2 A
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 125 VAC
接触电阻Max 50 mΩ
安装方式 Through Hole
引脚数 8
封装 DIP
长度 20.2 mm
宽度 10.1 mm
高度 8.4 mm
封装 DIP
触点材质 Silver, Gold Clad
工作温度 -40℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536490050
