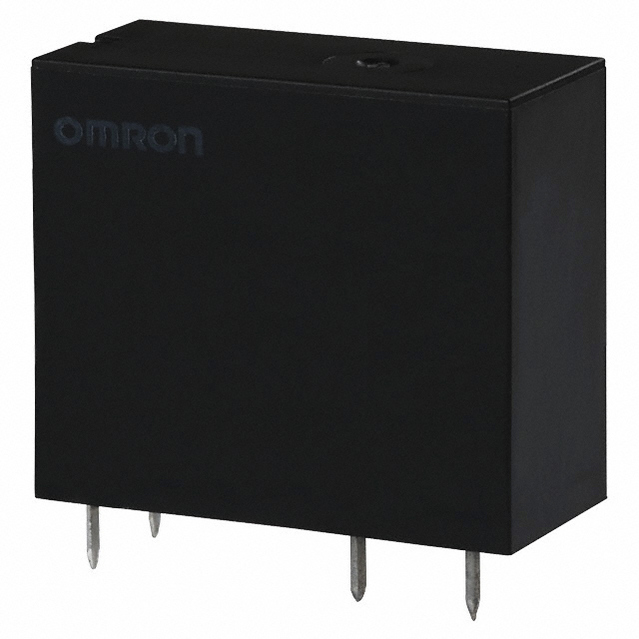

G2R-14-H-DC5

G2R-14-H-DC5图片1
G2R-14-H-DC5图片2
G2R-14-H-DC5图片3
G2R-14-H-DC5图片4
G2R-14-H-DC5图片5
G2R-14-H-DC5图片6
G2R-14-H-DC5概述

通用继电器 SPDT 5A Thru-Hole 5VDC 70 Ohm

• Creepage distance of 8.0 mm min. between coil and contact.

• Dual-winding latching type available.

• Plug-in and quick-connect terminals available see G2R-SS data sheet.

• High sensitivity 360 mW and high capacity 16 A types available.

• Highly stable magnetic circuit for latching endurance and excellent resistance to vibration and shock.

• Safety-oriented design assuring high surge resistance: 10,000 V min. between coil and contacts.

• UL recognized / CSA certified. RoHS Complaint

G2R-14-H-DC5中文资料参数规格
技术参数

额定电压DC 125 V

额定电压AC 380 V

触点类型 SPDT

功耗 530 mW

触点额定电流 5 A

线圈电压 5 VDC

线圈电流 71.4 mA

线圈电阻 70 Ω

额定电流Max 5 A

线圈电压DC 5 V

线圈功率 360 mW

额定功率Max 150W, 1.25KVA

封装参数

安装方式 Through Hole

引脚数 5

外形尺寸

长度 29 mm

宽度 13.5 mm

高度 25.5 mm

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Obsolete

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

在线购买G2R-14-H-DC5
型号: G2R-14-H-DC5
制造商: Omron 欧姆龙
描述:通用继电器 SPDT 5A Thru-Hole 5VDC 70 Ohm
