GF1A-E3/67A参数规格_中文资料_数据手册PDF

GF1A-E3/67A概述

VISHAY GF1A-E3/67A. 标准恢复二极管, 单, 50 V, 1 A, 1.1 V, 2 µs, 30 A

The from Vishay is an single configured surface mount glass passivated rectifier in DO-214BA package. It features low forward voltage drop, low leakage current, high forward surge capability. Applicable at general purpose rectification of power supplies, inverters, converters, freewheeling diode, automotive and telecommunication.

.: Automotive grade AEC-Q101 qualified

.: Ideal for automated placement

.: Superectifier structure for high reliability condition

.: Maximum repetitive reverse voltage Vrrm of 50V

.: Non repetitive forward surge current IFSM of 30A

.: Forward current IFAV of 1A

.: Maximum forward voltage VF of 1.1V at 1A

.: Operating junction temperature range from -65°C to 175°C

GF1A-E3/67A中文资料参数规格

技术参数

针脚数 2

正向电压 1.1V @1A

反向恢复时间 2 µs

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1.1 V

正向电流Max 1 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温Max 175 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214BA

外形尺寸

长度 4.75 mm

宽度 2.9 mm

高度 2.74 mm

封装 DO-214BA

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Power Management, Consumer Electronics, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 消费电子产品, 工业, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

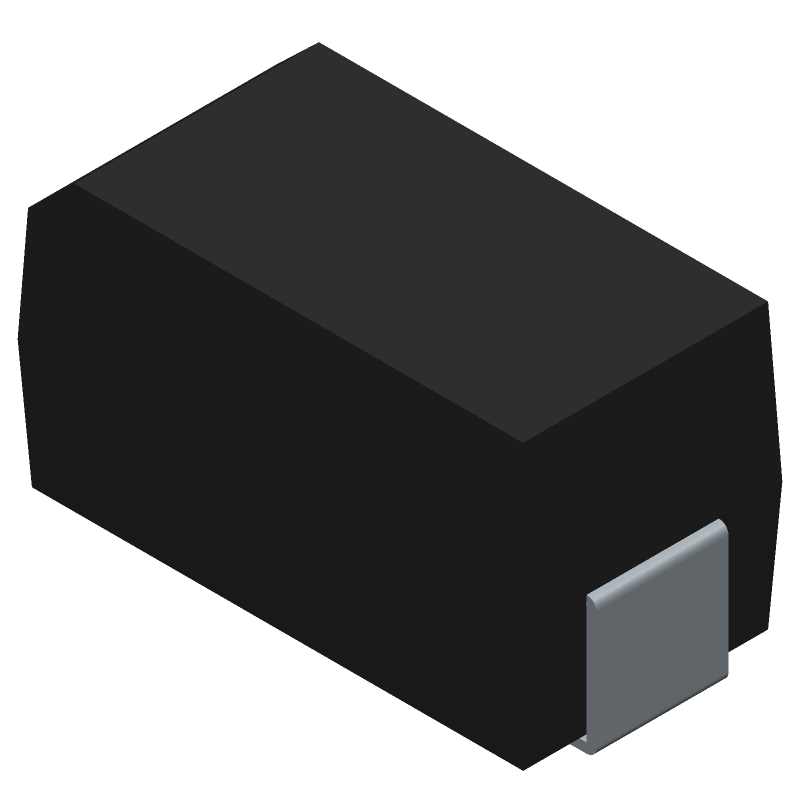

GF1A-E3/67A引脚图与封装图
