GI750-E3/54参数规格_中文资料_数据手册PDF

GI750-E3/54概述

VISHAY GI750-E3/54 快速/超快二极管, 单, 50 V, 6 A, 900 mV, 2.5 µs, 400 A

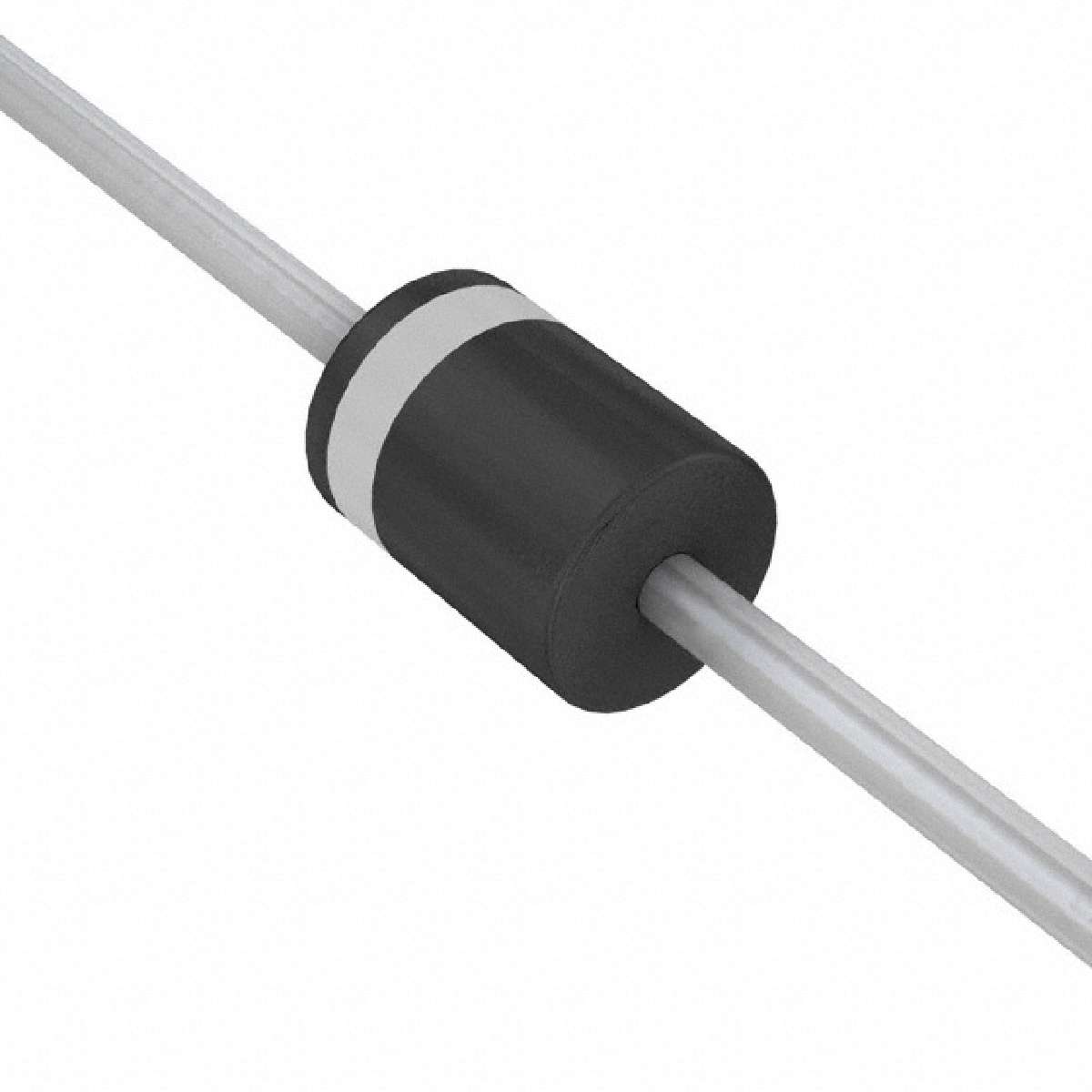

The is a high-current axial Plastic Rectifier with void-free moulded epoxy body case and solderable matte tin-plated terminals. It is suitable for use in general purpose rectification of power supplies, inverters, converters and free-wheeling diodes application.

.: Colour band denotes cathode end

.: Low forward voltage drop

.: Low leakage current

.: High forward current capability

.: High forward surge capability

.: 275°C/10sec Maximum solder dip

.: AEC-Q101 qualified

.: UL94V-0 Flammability rating

GI750-E3/54中文资料参数规格

技术参数

电容 150 pF

输出电流 ≤6.00 A

正向电压 1.25 V

极性 Standard

反向恢复时间 2.5 µs

正向电流 6 A

最大正向浪涌电流（Ifsm） 400 A

正向电压Max 900 mV

正向电流Max 6 A

工作温度Max 150 ℃

工作温度Min -50 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 P600

外形尺寸

长度 9.1 mm

宽度 9.1 mm

高度 9.1 mm

封装 P600

物理参数

工作温度 -50℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Automotive, Industrial, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买GI750-E3/54

型号： GI750-E3/54

制造商： Vishay Semiconductor 威世

描述：VISHAY GI750-E3/54 快速/超快二极管, 单, 50 V, 6 A, 900 mV, 2.5 µs, 400 A

立即咨询

替代型号GI750-E3/54

型号/品牌	代替类型	替代型号对比
GI750-E3/54 Vishay Semiconductor 威世	当前型号	当前型号
GI750-E3/73 威世	类似代替	GI750-E3/54和GI750-E3/73的区别
P600A-E3/73 威世	类似代替	GI750-E3/54和P600A-E3/73的区别
6A05-T 美台	功能相似	GI750-E3/54和6A05-T的区别
