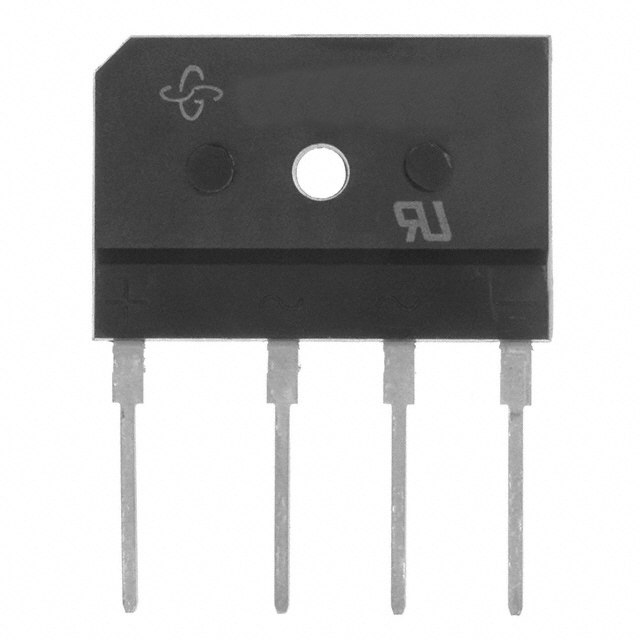

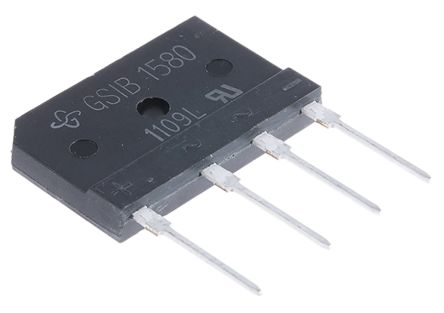

VISHAY GSIB1580-E3/45 桥式整流器
The is a 4-pin single-phase in-line Bridge Rectifier Diode with high surge current capability. It is used in general purpose AC/DC bridge full wave rectification for home appliances and office equipment applications.
- .
- UL94V-0 Flammability rating
- .
- Glass passivated chip junction
- .
- 2500VRMS High case dielectric strength
- .
- Solder dip 275°C maximum 10s, per JESD 22-B106
- .
- 560V Maximum RMS voltage
- .
- -55 to 150°C Operating junction temperature range
额定电流 15.0 A
针脚数 4
正向电压 950mV @7.5A
正向电流 3.5 A
最大正向浪涌电流（Ifsm） 300 A
正向电压Max 950 mV
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Through Hole
引脚数 4
封装 GSIB-5S
长度 30 mm
宽度 4.6 mm
高度 20 mm
封装 GSIB-5S
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, Consumer Electronics, Automation & Process Control, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
GSIB1580-E3/45 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VSIB1580-E3/45 威世 | 完全替代 | GSIB1580-E3/45和VSIB1580-E3/45的区别 |
GBJ1508-F 美台 | 功能相似 | GSIB1580-E3/45和GBJ1508-F的区别 |
GBJ1508-BP 美微科 | 功能相似 | GSIB1580-E3/45和GBJ1508-BP的区别 |
