FAIRCHILD SEMICONDUCTOR GBPC3504W 二极管 桥式整流, 单相, 400 V, 35 A, 模块, 1.1 V, 4 引脚

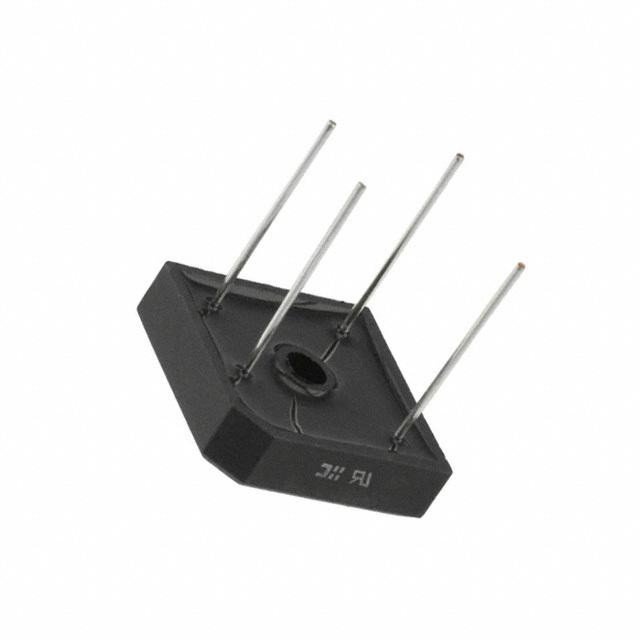

The is a 4-pin single-phase Bridge Rectifier Diode with integrally moulded heat-sink provided very low thermal resistance for maximum heat dissipation. It has glass passivated junction with silver finish terminals solderable per MIL-STD-202, Method 208 for the wire type.
- .
- 300 to 400A Surge overload rating
- .
- Isolated voltage from case to lead over 2500V
- .
- 280V Maximum RMS bridge input voltage
- .
- -55 to 150°C Operating temperature range
额定电压DC 400 V
额定电流 35.0 A
电容 180 pF
输出电流 ≤35.0 A
针脚数 4
正向电压 1.1V @17.5A
耗散功率 83300 mW
正向电流 35 A
最大正向浪涌电流（Ifsm） 400 A
正向电压Max 1.1 V
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 83300 mW
安装方式 Through Hole
引脚数 4
封装 GBPC-W
长度 29 mm
宽度 29 mm
高度 11.23 mm
封装 GBPC-W
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
GBPC3504W Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
VS-GBPC3504W 威世 | 类似代替 | GBPC3504W和VS-GBPC3504W的区别 |
GBPC3504-E4/51 威世 | 功能相似 | GBPC3504W和GBPC3504-E4/51的区别 |
