G2R-1-E 12DC概述

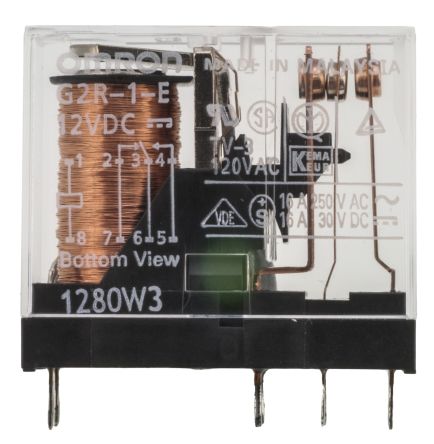

OMRON ELECTRONIC COMPONENTS G2R-1-E 12DC 通用继电器, G2R系列, 功率, 无锁定, SPDT, 12 VDC, 16 A

G2R 系列

通用印刷电路板电源继电器，可在各种家庭和商业应用中使用

8 mm 爬电距离/间隙

H25.5 x W13 x D29 mm

### 认可

UL508; CSA22.2; EN 61810-1; SEV; SEMKO

欧时:
G2R-1-E 12DC - Omron 非闭锁继电器单刀双掷 PCB 安装, 12V dc 16 A

e络盟:
通用继电器, G2R系列, 功率, 无锁定, SPDT, 12 VDC, 16 A

Newark:
# OMRON ELECTRONIC COMPONENTS G2R-1-E 12DC Power Relay, SPDT, 12 VDC, 16 A, G2R Series, Through Hole, Non Latching

G2R-1-E 12DC中文资料参数规格

技术参数

触点类型 SPDT

线圈电压 12 VDC

线圈电流 43.6 mA

线圈功率DC 530 mW

线圈电阻 275 Ω

载流 16.0 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

外形尺寸

长度 29 mm

高度 25.5 mm

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 70℃

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

数据手册

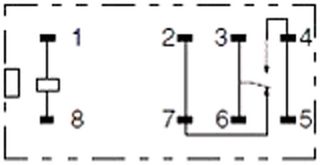

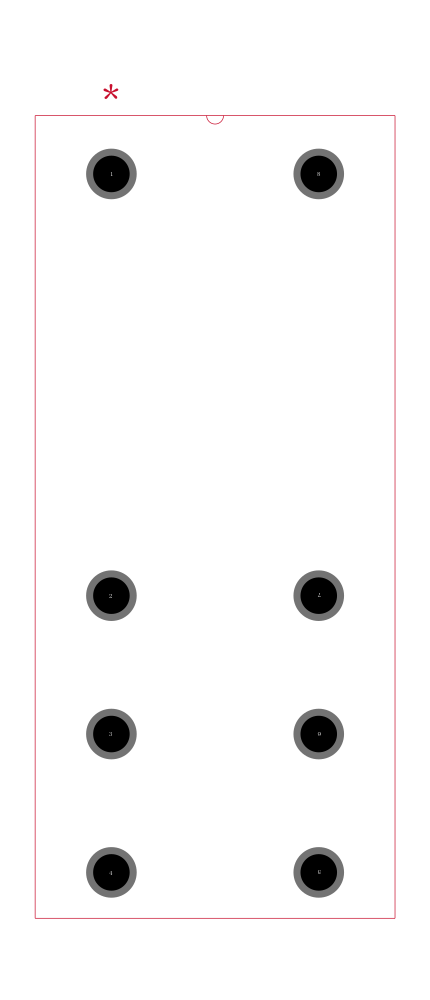

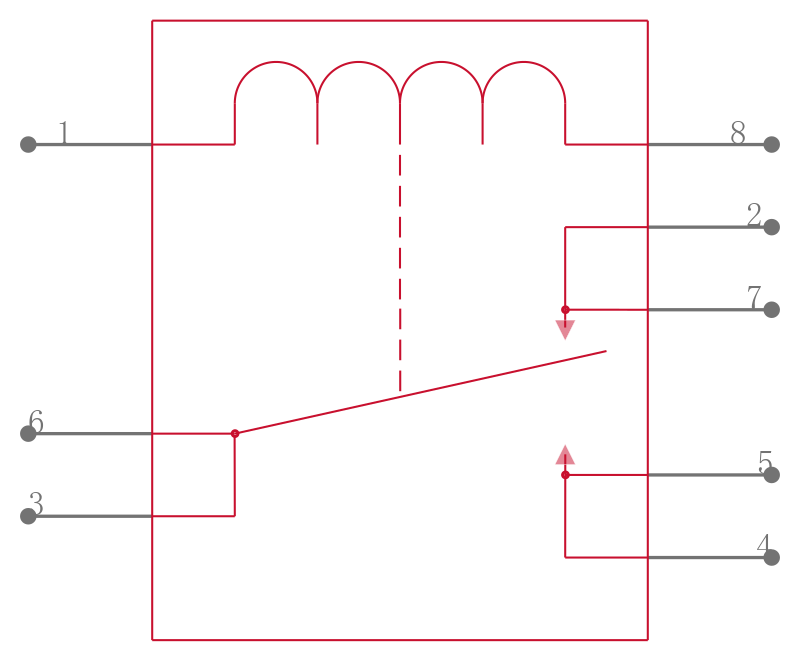

G2R-1-E 12DC引脚图与封装图
