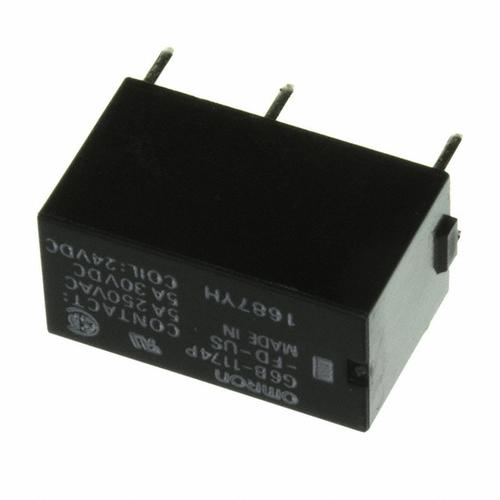

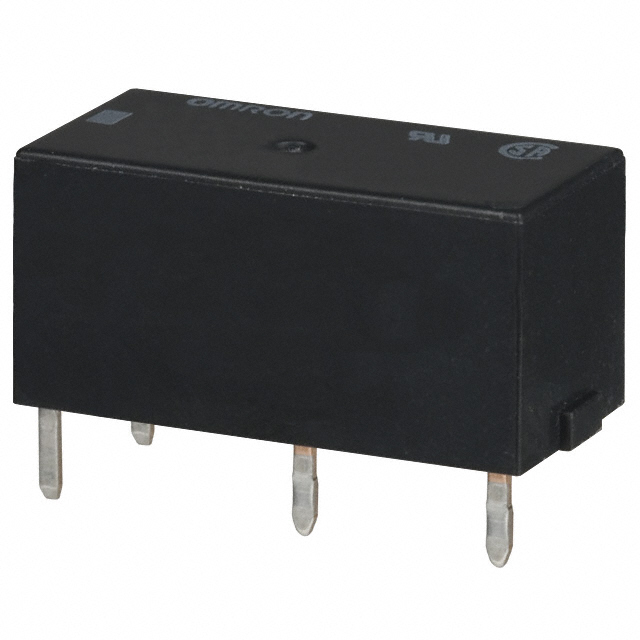

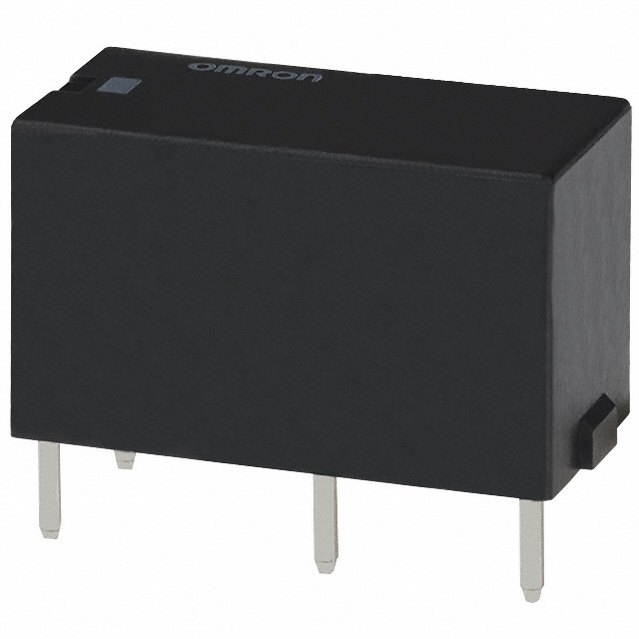

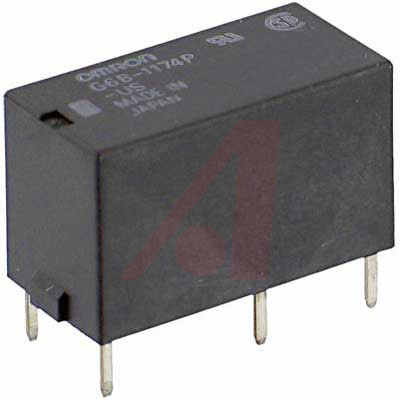

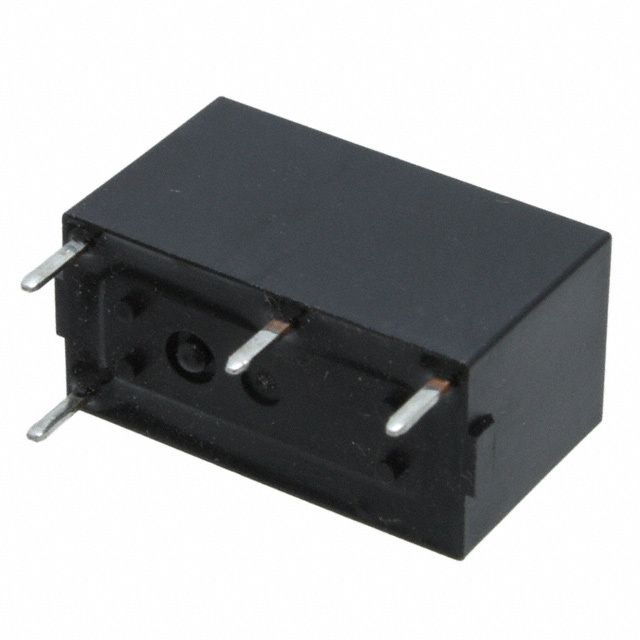

继电器, PCB安装, SPST-NO, 8A, 24V
Electro-Mechanical Type, 3000 VAC Dielectric Strength, 200 mW, PCB Mount, Relays
Standard and high capacity, latching and non-latching, sealed, power PCB relay.- .
- * Contact Form:** G6B-1114P — SPST-NO; G6B-2214P — DPST-NO; G6B-1174P — High-Capacity SPST-NO. ** Contact Rating:** 5 A @ 250 VAC/ 300 VDC; High-Capacity — 8 A @ 250 VAC/30 VDC. ** Operating Time:** 10 ms max. mean value — approx. 3 ms. ** Release Time:** 10 ms max. mean value — approx. 3 ms.
5 A to 8 A current rating, 5 VDC to 24 VDC voltage coil. PCB terminal, 0.79 in. L x 0.39 in. W x 0.39 in. H dimension, G6B series.
额定电压DC 125 V
额定电压AC 380 V
额定电流 8 A
触点类型 SPST-NO
功耗 200 mW
触点额定电流 8 A
线圈电压 24 VDC
线圈电流 8.3 mA
线圈电阻 2.88 kΩ
载流 8.00 A
额定电流Max 8 A
线圈电压DC 24 V
额定功率Max 150W, 2KVA
开关电流Max 8 A
工作温度Max 70 ℃
工作温度Min -25 ℃
额定电压 380 VAC
安装方式 Through Hole
引脚数 4
封装 Through Hole
长度 20 mm
宽度 10 mm
高度 12.5 mm
封装 Through Hole
触点材质 Silver Alloy
工作温度 -25℃ ~ 70℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536490050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
G6B-1174P-US-DC24 Omron 欧姆龙 | 当前型号 | 当前型号 |
G6B-1174P-US 24DC 欧姆龙 | 功能相似 | G6B-1174P-US-DC24和G6B-1174P-US 24DC的区别 |
JY-24HE-K 富士通 | 功能相似 | G6B-1174P-US-DC24和JY-24HE-K的区别 |
