G5Q124DC

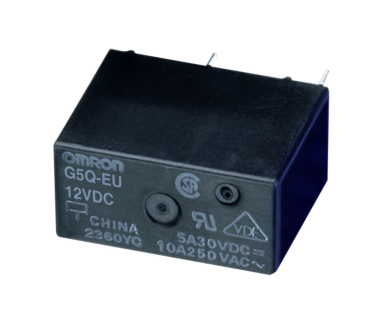

G5Q124DC图片1

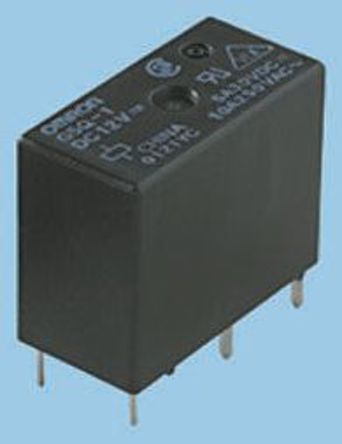

G5Q124DC图片2
G5Q124DC图片3
G5Q124DC图片4
G5Q124DC图片5
G5Q124DC概述

G5Q 系列(美式)高绝缘功率继电器(8 KV)系列。 紧凑设计:长 = 20.3 宽 = 10.3 高 = 15.8 mm。 宽温度范围:-40°C 至 +105°C 低能耗线圈:200 mW(1NO)和 400 mW(1RT)。 应用:家用电器、加热、空调等。 最低负载: | 10 mA(5 V 直流时) |   ---|---|--- 开启电压: | 额定电压的 75% |   闭合电压: | 额定电压的 5% |   最大输入: | 额定电压的 190%(23°C 时) |   脉冲电阻电压: | 8000 V(在线圈和触点之间为 1.2 x 50 μs) | ** ** 防磁通泄漏 |   |   **继电器:** | **G5Q-1A** | **G5Q-1** 类型 | 1 常开 | 1 C/O 开关电流: | 10A(125 V 交流时) | 10A(125 V 交流时)常开   | 3A(250 V 交流时) | 3A(250 V 交流时)常开 ** ** | 5 A(30 V 直流时) | 5A(30 V 直流时)常开   |   | 3A(30 V 直流时)NF ### 认可UL,CSA,VDE### Omron

G5Q 系列(美式)

高绝缘功率继电器(8 KV)系列。

紧凑设计:长 = 20.3 宽 = 10.3 高 = 15.8 mm。

宽温度范围:-40°C 至 +105°C

低能耗线圈:200 mW(1NO)和 400 mW(1RT)。

应用:家用电器、加热、空调等。

最低负载: | 10 mA(5 V 直流时) |

---|---|---

开启电压: | 额定电压的 75% |

闭合电压: | 额定电压的 5% |

最大输入: | 额定电压的 190%(23°C 时) |

脉冲电阻电压: | 8000 V(在线圈和触点之间为 1.2 x 50 μs) |

** **

防磁通泄漏 |   |

**继电器:**

|

**G5Q-1A**

|

**G5Q-1**

类型 | 1 常开 | 1 C/O

开关电流: | 10A(125 V 交流时) | 10A(125 V 交流时)常开

  | 3A(250 V 交流时) | 3A(250 V 交流时)常开

** **

| 5 A(30 V 直流时) | 5A(30 V 直流时)常开

  |   | 3A(30 V 直流时)NF

### 认可

UL,CSA,VDE

G5Q124DC中文资料参数规格
技术参数

触点类型 SPDT

线圈电压 24 VDC

线圈电流 16.7 mA

线圈电阻 1.44 kΩ

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

外形尺寸

长度 20.3 mm

高度 15.8 mm

物理参数

触点材质 Silver

工作温度 -40℃ ~ 85℃

其他

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

在线购买G5Q124DC
型号: G5Q124DC
制造商: Omron 欧姆龙
描述:G5Q 系列(美式) 高绝缘功率继电器(8 KV)系列。 紧凑设计:长 = 20.3 宽 = 10.3 高 = 15.8 mm。 宽温度范围:-40°C 至 +105°C 低能耗线圈:200 mW(1NO)和 400 mW(1RT)。 应用:家用电器、加热、空调等。 最低负载: | 10 mA(5 V 直流时) |   ---|---|--- 开启电压: | 额定电压的 75% |   闭合电压: | 额定电压的 5% |   最大输入: | 额定电压的 190%(23°C 时) |   脉冲电阻电压: | 8000 V(在线圈和触点之间为 1.2 x 50 μs) | ** ** 防磁通泄漏 |   |   **继电器:** | **G5Q-1A** | **G5Q-1** 类型 | 1 常开 | 1 C/O 开关电流: | 10A(125 V 交流时) | 10A(125 V 交流时)常开   | 3A(250 V 交流时) | 3A(250 V 交流时)常开 ** ** | 5 A(30 V 直流时) | 5A(30 V 直流时)常开   |   | 3A(30 V 直流时)NF ### 认可 UL,CSA,VDE ### Omron
