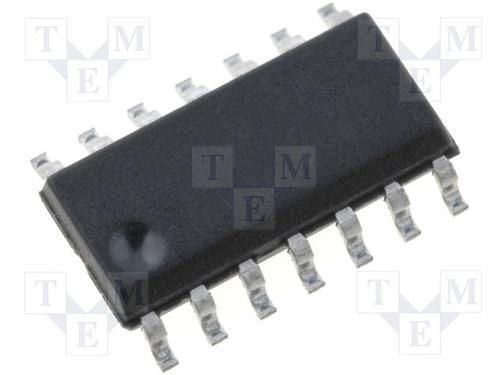

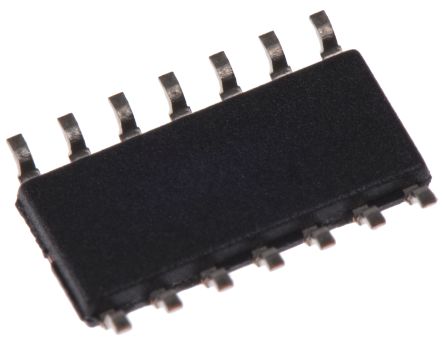

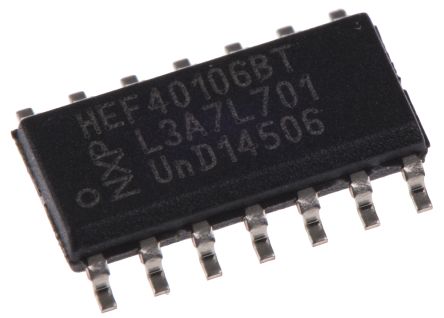

NXP HEF40106BT 非门, HEF4000系列, 施密特触发, 6门, 1输入, 2.4 mA, 4.5V至15.5V, SOIC-14
The provides six inverting buffers. Each input has a schmitt trigger circuit. The inverting buffer switches at different points for positive going and negative going signals. The difference between the positive voltage VT+ and the negative voltage VT- is defined as hysteresis voltage VH. The HEF40106BT may be used for enhanced noise immunity or to square up slowly changing waveforms.
- .
- Schmitt trigger input discrimination
- .
- Fully static operation
- .
- Standardised symmetrical output characteristics
电源电压DC 4.50V min
输出电流 2.4 mA
针脚数 14
逻辑门个数 6
输入数 1
工作温度Max 70 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 15.5V
电源电压Max 15.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.75 mm
宽度 4 mm
高度 1.45 mm
封装 SOIC-14
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Each
制造应用 Embedded Design & Development, 嵌入式设计与开发, 多媒体, 消费电子产品, Multimedia, 时钟与计时, Clock & Timing, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HEF40106BT NXP 恩智浦 | 当前型号 | 当前型号 |
HEF40106BT,653 恩智浦 | 类似代替 | HEF40106BT和HEF40106BT,653的区别 |
HEF40106BP 恩智浦 | 类似代替 | HEF40106BT和HEF40106BP的区别 |
CD40106BE 德州仪器 | 功能相似 | HEF40106BT和CD40106BE的区别 |
