IR21531DPBF概述
Driver 600V 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin PDIP Tube
**Features:**
* Floating Channel Designed for Bootstrap Operation
* Fully Operational to +600 V
* Cross-Conduction Prevention Logic
* High Side Output in Phase with HIN Input
艾睿:
Driver 600V 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 8-Pin PDIP Tube
Verical:
Driver 600V 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 8-Pin PDIP Tube
IR21531DPBF中文资料参数规格
技术参数
频率 0.106 MHz
电源电压DC 10.0V min
工作电压 10V ~ 16.8V
输出接口数 2
耗散功率 1 W
产品系列 IR21531
上升时间 150ns Max
下降时间 100ns Max
下降时间Max 100 ns
上升时间Max 150 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 10V ~ 20V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
长度 10.92 mm
高度 4.94 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC

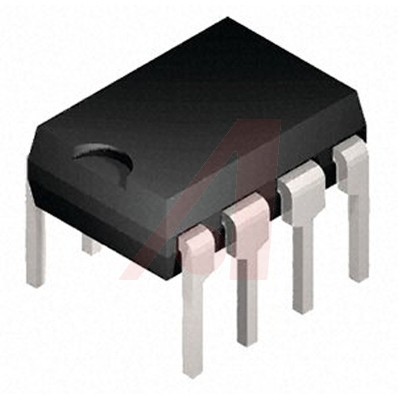

IR21531DPBF引脚图与封装图
在线购买IR21531DPBF
型号： IR21531DPBF
制造商：
International Rectifier
国际整流器
描述：Driver 600V 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin PDIP Tube
