ISL6401CBZ参数规格_中文资料_数据手册PDF

ISL6401CBZ概述

SLICs的同步电流模式PWM控制器

Boost, Flyback Regulator Positive, Isolation Capable Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 14-SOIC

得捷:
SWITCHING CONTROLLER

艾睿:
Current Mode PWM Controller 1A 50kHz to 600kHz 14-Pin SOIC N Tube

罗切斯特:
Current Mode PWM Controller 1A 14-Pin SOIC N

力源芯城:
适于SLICs的同步电流模式PWM控制器

Win Source:
Boost, Flyback Regulator Positive, Isolation Capable Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 14-SOIC

ISL6401CBZ中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输入电压DC 5.50V max

调节输出数 1

上升时间 35 ns

开关频率 50kHz ~ 500kHz

最大占空比 48 %

下降时间 40 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

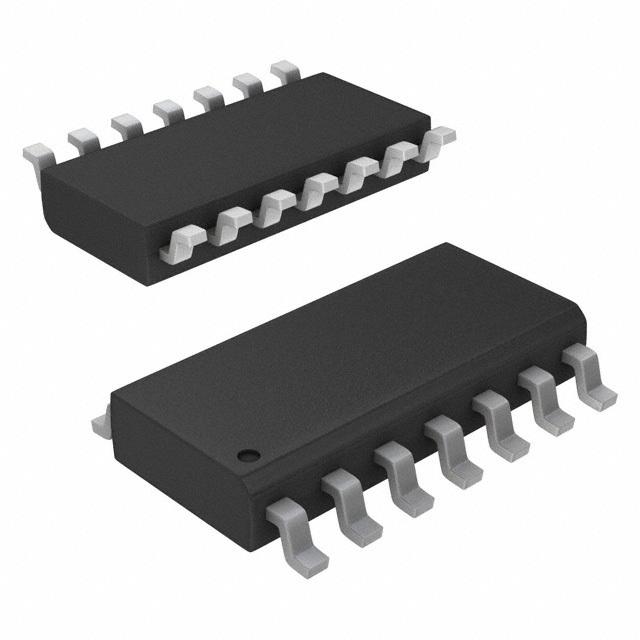

ISL6401CBZ引脚图与封装图

在线购买ISL6401CBZ

型号： ISL6401CBZ

制造商： Intersil 英特矽尔

描述：SLICs的同步电流模式PWM控制器
