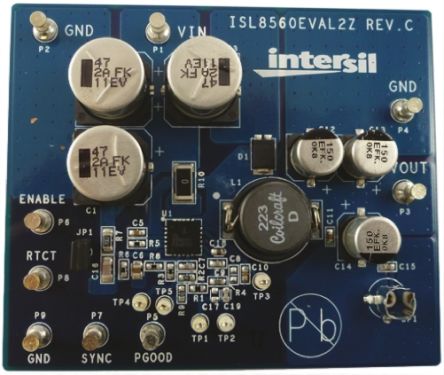

评估板，用于 ISL8560 2A 高电压降压调节器，带有集成 MOSFET
ISL8560 为降压直流/直流功率切换调节器，可接受 9V 至 60V 输入，并提供最大 2A 的输出电流。 可通过外部电阻器分压器将输出电压设置在 1.21V 与 35V 之间。 该设备使用内部功率 DMOS 晶体管，通常电阻为 0.19Ω，以获得非常高的效率和高切换速度。 可在 100kHz 至 600kHz 范围内调节切换频率。
此下一代直流/直流转换器的主要功能包括逐脉冲电流限制（用于 FET 保护）、启动暂停模式短路保护、电压前馈、频率同步、软启动、低待机电流（在禁用状态通常为 60μA）和热关闭。
电压前馈模式
降压直流/直流支持最大 2A
输入电压范围：9V 至 60V
内部参考：1.21V ±1%
可调输出电压范围：1.21V 至 55V
可调切换频率：100kHz 至 600MHz
频率 SYC 引脚
零负载电流工作
逐脉冲模式电流限制和启动暂停模式
低待机电流：通常为 60μA
热关闭
瞬时负载可突然达到 100V 400ms 之久
20 引线 6x6mm QFN 封装
