INA101AG

INA101AG图片1
INA101AG图片2
INA101AG图片3
INA101AG图片4
INA101AG图片5
INA101AG图片6
INA101AG图片7
INA101AG图片8
INA101AG图片9
INA101AG图片10
INA101AG图片11
INA101AG图片12
INA101AG图片13
INA101AG图片14
INA101AG概述

TEXAS INSTRUMENTS  INA101AG  仪器放大器, 1个放大器, 50 µV, 0.04 V/µs, 300 kHz, ± 5V 至 ± 20V, DIP

仪表 放大器 1 电路 - 14-CDIP


得捷:
IC INST AMP 1 CIRCUIT 14CDIP


立创商城:
INA101AG


贸泽:
仪表放大器 Very High Accuracy Instrumentation Amp


e络盟:
仪器放大器, 1个放大器, 50 µV, 0.04 V/µs, 300 kHz, ± 5V 至 ± 20V, DIP


艾睿:
SP Amp INSTR Amp Single ±20V 14-Pin SBCDIP Tube


安富利:
SP Amp INSTR Amp Single ±20V 14-Pin SBCDIP Tube


Chip1Stop:
SP Amp INSTR Amp Single ±20V 14-Pin SBCDIP Tube


Verical:
SP Amp INSTR Amp Single ±20V 14-Pin SBCDIP Tube


Newark:
Instrument Amplifier, 1, 50 V, 0.04 V/ s, 300 kHz, 5V to 20V, DIP


DeviceMart:
IC OPAMP INSTR 300KHZ SGL 14CDIP


Win Source:
IC OPAMP INSTR 300KHZ 14CDIP


INA101AG中文资料参数规格
技术参数

电源电压DC 40.0V max

供电电流 6.7 mA

电路数 1

通道数 1

针脚数 14

耗散功率 600 mW

共模抑制比 106 dB

静态电流 6.70 mA

带宽 300 kHz

转换速率 40.0 mV/μs

增益 1.00 kdB

输入补偿电压 50 µV

输入偏置电流 15 nA

工作温度Max 85 ℃

工作温度Min -25 ℃

3dB带宽 300 kHz

耗散功率Max 600 mW

电源电压 9V ~ 18V

电源电压Max 30V ~ 50V

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP-14

外形尺寸

长度 20.07 mm

宽度 12.45 mm

高度 4.07 mm

封装 CDIP-14

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

INA101AG引脚图与封装图

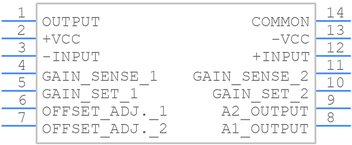

INA101AG引脚图
INA101AG封装图
INA101AG封装焊盘图
在线购买INA101AG
型号: INA101AG
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  INA101AG  仪器放大器, 1个放大器, 50 µV, 0.04 V/µs, 300 kHz, ± 5V 至 ± 20V, DIP
替代型号INA101AG
型号/品牌 代替类型 替代型号对比

INA101AG

TI 德州仪器

当前型号

当前型号

INA101HP

德州仪器

类似代替

INA101AG和INA101HP的区别

INA101SG

德州仪器

功能相似

INA101AG和INA101SG的区别
