IPD30N06S4L23ATMA2概述
IPD30N06S4L23ATMA2 编带
Summary of Features:
- .
- N-channel - Enhancement mode
- .
- AEC Q101 qualified
- .
- MSL1 up to 260°C peak reflow
- .
- 175°C operating temperature
- .
- Green Product RoHS compliant
- .
- 100% Avalanche tested
Benefits:
- .
- world"s lowest RDS at 60V on
- .
- highest current capability
- .
- lowest switching and conduction power losses for highest thermal efficiency
- .
- robust packages with superior quality and reliability
- .
- Optimized total gate charge enables smaller driver output stages
IPD30N06S4L23ATMA2中文资料参数规格
技术参数
针脚数 3
漏源极电阻 0.018 Ω
极性 N-CH
耗散功率 36 W
阈值电压 1.7 V
漏源极电压Vds 60 V
连续漏极电流Ids 30A
上升时间 1 ns
输入电容Ciss 1560pF @25VVds
下降时间 3 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 36W Tc
封装参数
安装方式 Surface Mount
引脚数 3

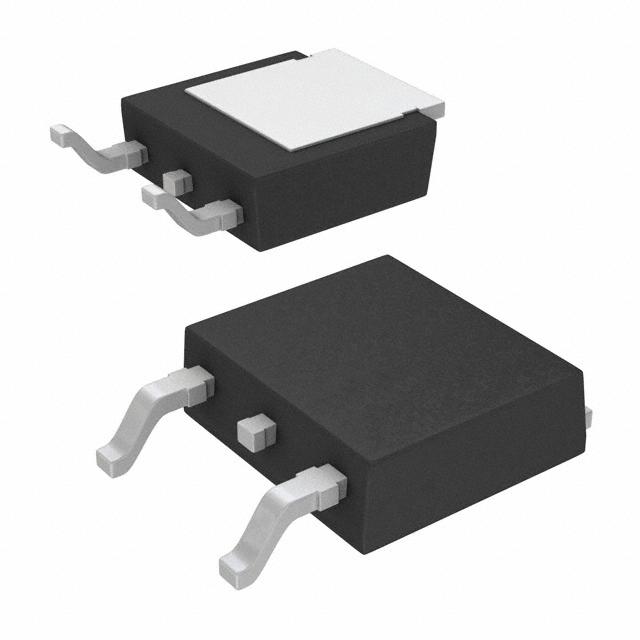

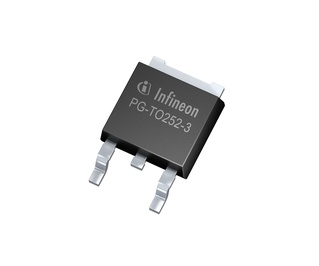

封装 TO-252-3
外形尺寸
长度 6.5 mm
宽度 6.22 mm
高度 2.3 mm
封装 TO-252-3
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Lighting, Valves control, Single-ended motors, Solenoids control
符合标准
RoHS标准
含铅标准 无铅
在线购买IPD30N06S4L23ATMA2
替代型号IPD30N06S4L23ATMA2
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IPD30N06S4L23ATMA2 Infineon 英飞凌 | 当前型号 | 当前型号 |
IPD30N06S4L23ATMA1 英飞凌 | 完全替代 | IPD30N06S4L23ATMA2和IPD30N06S4L23ATMA1的区别 |
