IRL540NSPBF参数规格_中文资料_数据手册PDF

IRL540NSPBF概述

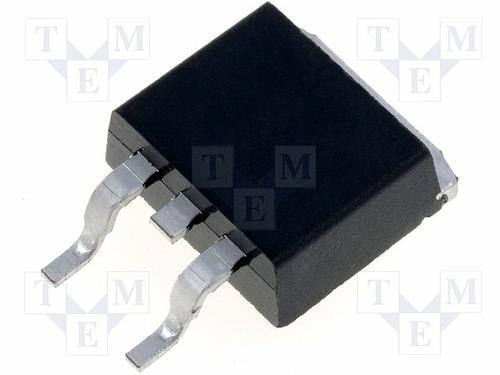

INTERNATIONAL RECTIFIER IRL540NSPBF 场效应管, N 通道, MOSFET, 100V, 36A, D2-PAK 新

N-Channel 100V 36A Tc 3.8W Ta, 140W Tc Surface Mount D2PAK

得捷:
HEXFET POWER MOSFET

立创商城:
N沟道 100V 36A

e络盟:
INTERNATIONAL RECTIFIER IRL540NSPBF 场效应管, N 通道, MOSFET, 100V, 36A, D2-PAK

艾睿:
Trans MOSFET N-CH 100V 36A 3-Pin2+Tab D2PAK Tube

Verical:
Trans MOSFET N-CH 100V 36A 3-Pin2+Tab D2PAK Tube

IRL540NSPBF中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 36.0 A

针脚数 3

漏源极电阻 44 mΩ

极性 N-Channel

耗散功率 3.8 W

产品系列 IRL540NS

阈值电压 2 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

连续漏极电流Ids 36.0 A

上升时间 81.0 ns

输入电容Ciss 1800pF @25VVds

额定功率Max 3.8 W

工作温度Max 175 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

封装 TO-263-3

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买IRL540NSPBF

型号： IRL540NSPBF

制造商： International Rectifier 国际整流器

描述：INTERNATIONAL RECTIFIER IRL540NSPBF 场效应管, N 通道, MOSFET, 100V, 36A, D2-PAK 新

替代型号IRL540NSPBF

型号/品牌	代替类型	替代型号对比
IRL540NSPBF International Rectifier 国际整流器	当前型号	当前型号
STB40NF10LT4 意法半导体	功能相似	IRL540NSPBF和STB40NF10LT4的区别
STB40NF10T4 意法半导体	功能相似	IRL540NSPBF和STB40NF10T4的区别
IRL540STRLPBF 威世	功能相似	IRL540NSPBF和IRL540STRLPBF的区别
