IRF3703PBF参数规格_中文资料_数据手册PDF

IRF3703PBF概述

MOSFET, Power; N-Ch; VDSS 30V; RDSON 2.3Milliohms; ID 210A; TO-220AB; PD 230W; -55de

Applications

• Synchronous Rectification

• Active ORing

• Lead-Free

Benefits

• Ultra Low On-Resistance

• Low Gate Impedance to Reduce Switching Losses

• Fully Avalanche Rated

艾睿:
Trans MOSFET N-CH 30V 210A 3-Pin3+Tab TO-220AB Tube

Allied Electronics:
MOSFET, Power; N-Ch; VDSS 30V; RDSON 2.3Milliohms; ID 210A; TO-220AB; PD 230W; -55de

Verical:
Trans MOSFET N-CH 30V 210A 3-Pin3+Tab TO-220AB Tube

IRF3703PBF中文资料参数规格

技术参数

额定电压DC 30.0 V

额定电流 210 A

漏源极电阻 3.9 mΩ

极性 N-Channel

耗散功率 3.8 W

产品系列 IRF3703

输入电容 8250pF @25V

漏源极电压Vds 30 V

漏源击穿电压 30 V

连续漏极电流Ids 210 A

上升时间 123 ns

输入电容Ciss 8250pF @25VVds

额定功率Max 3.8 W

工作温度Max 175 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 3

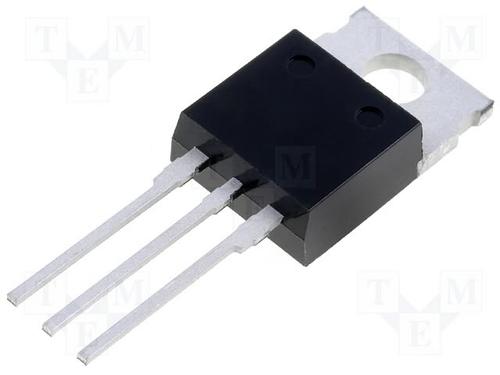

封装 TO-220-3

外形尺寸

长度 10.54 mm

高度 15.24 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Rail, Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买IRF3703PBF

型号： IRF3703PBF

制造商： International Rectifier 国际整流器

描述：MOSFET, Power; N-Ch; VDSS 30V; RDSON 2.3Milliohms; ID 210A; TO-220AB; PD 230W; -55de

立即咨询

替代型号IRF3703PBF

型号/品牌	代替类型	替代型号对比
IRF3703PBF International Rectifier 国际整流器	当前型号	当前型号
IRFZ14PBF 威世	功能相似	IRF3703PBF和IRFZ14PBF的区别
STP200NF03 意法半导体	功能相似	IRF3703PBF和STP200NF03的区别
STP85N3LH5 意法半导体	功能相似	IRF3703PBF和STP85N3LH5的区别
