ICE40LP1K-CB81

ICE40LP1K-CB81图片1
ICE40LP1K-CB81图片2
ICE40LP1K-CB81图片3
ICE40LP1K-CB81图片4
ICE40LP1K-CB81图片5
ICE40LP1K-CB81图片6
ICE40LP1K-CB81概述

Lattice Semiconductor### 现场可编程门阵列 FPGAFPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。

现场可编程门阵列,

FPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。


得捷:
IC FPGA 62 I/O 81CSBGA


立创商城:
ICE40LP1K-CB81


欧时:
Lattice Semiconductor iCE40 LP系列 iCE40LP1K-CB81, FPGA, 1280逻辑单元, 64kbit RAM, 160逻辑块, 81引脚


贸泽:
FPGA - 现场可编程门阵列 iCE40LP Ultra Low Power 1280 LUTs 1.2V


艾睿:
FPGA iCE40 LP Family 1280 Cells 40nm Technology 1.2V 81-Pin CSBGA Tray


Chip1Stop:
FPGA iCE40 LP Family 1280 Cells 40nm Technology 1.2V 81-Pin CSBGA Tray


Verical:
FPGA iCE40 LP Family 1280 Cells 40nm Technology 1.2V 81-Pin CSBGA Tray


ICE40LP1K-CB81中文资料参数规格
技术参数

RAM大小 65536 b

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压 1.14V ~ 1.26V

封装参数

安装方式 Surface Mount

引脚数 81

封装 CSBGA-81

外形尺寸

长度 5 mm

宽度 5 mm

高度 0.9 mm

封装 CSBGA-81

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ICE40LP1K-CB81引脚图与封装图

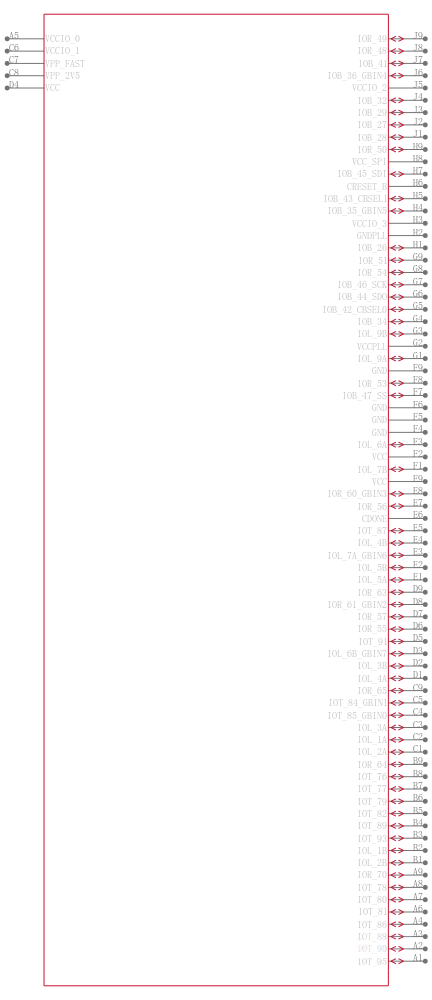

ICE40LP1K-CB81引脚图

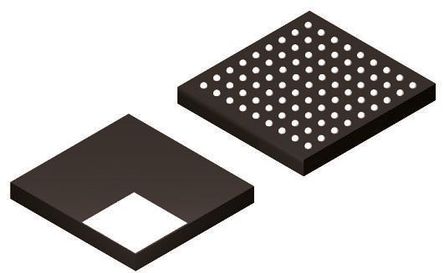

ICE40LP1K-CB81封装图
ICE40LP1K-CB81封装焊盘图
在线购买ICE40LP1K-CB81
型号: ICE40LP1K-CB81
描述:Lattice Semiconductor ### 现场可编程门阵列 FPGA FPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。
替代型号ICE40LP1K-CB81
型号/品牌 代替类型 替代型号对比

ICE40LP1K-CB81

Lattice Semiconductor 莱迪思

当前型号

当前型号

ICE40LP1K-CB81TR1K

莱迪思

类似代替

ICE40LP1K-CB81和ICE40LP1K-CB81TR1K的区别
