ICE40LP1K-CM36

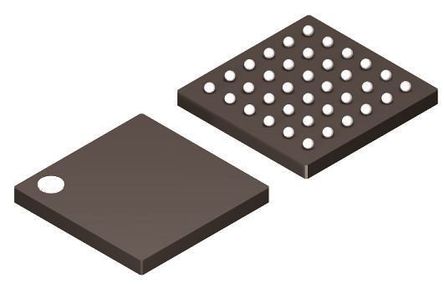

ICE40LP1K-CM36图片1

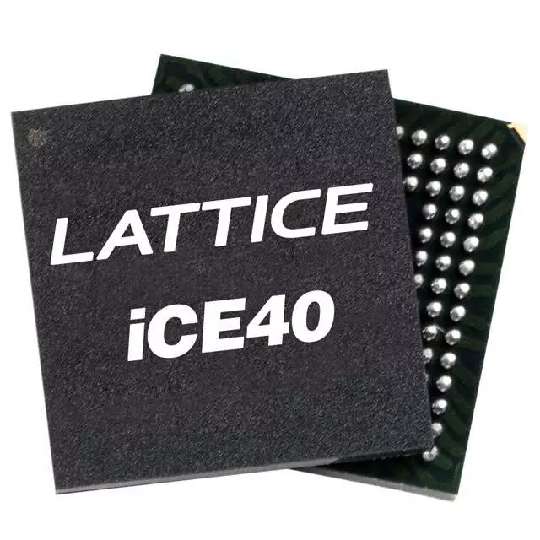

ICE40LP1K-CM36图片2
ICE40LP1K-CM36图片3
ICE40LP1K-CM36图片4
ICE40LP1K-CM36图片5
ICE40LP1K-CM36图片6
ICE40LP1K-CM36图片7
ICE40LP1K-CM36图片8
ICE40LP1K-CM36图片9
ICE40LP1K-CM36概述

Lattice Semiconductor### 现场可编程门阵列 FPGAFPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。

现场可编程门阵列,


得捷:
IC FPGA 25 I/O 36UCBGA


立创商城:
ICE40LP1K-CM36


欧时:
Lattice Semiconductor iCE40 LP系列 iCE40LP1K-CM36, FPGA, 1280逻辑单元, 64kbit RAM, 160逻辑块, 36引脚


贸泽:
FPGA - 现场可编程门阵列 iCE40LP 1280 LUTs 1.2V Ultra Low-Power


艾睿:
FPGA iCE40 LP Family 1280 Cells 40nm Technology 1.2V 36-Pin CSBGA Tray


Verical:
FPGA iCE40 LP Family 1280 Cells 40nm Technology 1.2V 36-Pin CSBGA Tray


DeviceMart:
IC FPGA LP 1280LUTS 1.2V 36CBGA


ICE40LP1K-CM36中文资料参数规格
技术参数

RAM大小 65536 b

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.14V ~ 1.26V

封装参数

安装方式 Surface Mount

引脚数 36

封装 VFBGA-36

外形尺寸

长度 2.5 mm

宽度 2.5 mm

高度 0.9 mm

封装 VFBGA-36

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

ICE40LP1K-CM36引脚图与封装图
ICE40LP1K-CM36引脚图
ICE40LP1K-CM36封装图
ICE40LP1K-CM36封装焊盘图
在线购买ICE40LP1K-CM36
型号: ICE40LP1K-CM36
描述:Lattice Semiconductor ### 现场可编程门阵列 FPGA FPGA 是一种半导体设备,包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单(与或门等),也可以复杂(RAM 块)。 FPGA 允许对设计进行更改,即使在设备焊接到印刷电路板上之后。
替代型号ICE40LP1K-CM36
型号/品牌 代替类型 替代型号对比

ICE40LP1K-CM36

Lattice Semiconductor 莱迪思

当前型号

当前型号

ICE40LP640-CM36

莱迪思

完全替代

ICE40LP1K-CM36和ICE40LP640-CM36的区别

ICE40LP1K-CM36TR1K

莱迪思

类似代替

ICE40LP1K-CM36和ICE40LP1K-CM36TR1K的区别

ICE40LP1K-CM36TR

莱迪思

类似代替

ICE40LP1K-CM36和ICE40LP1K-CM36TR的区别
