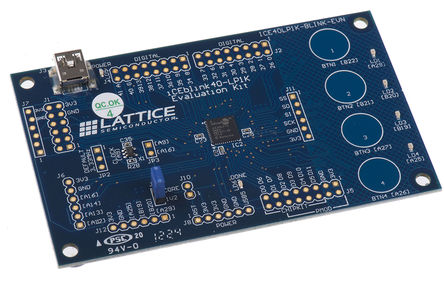

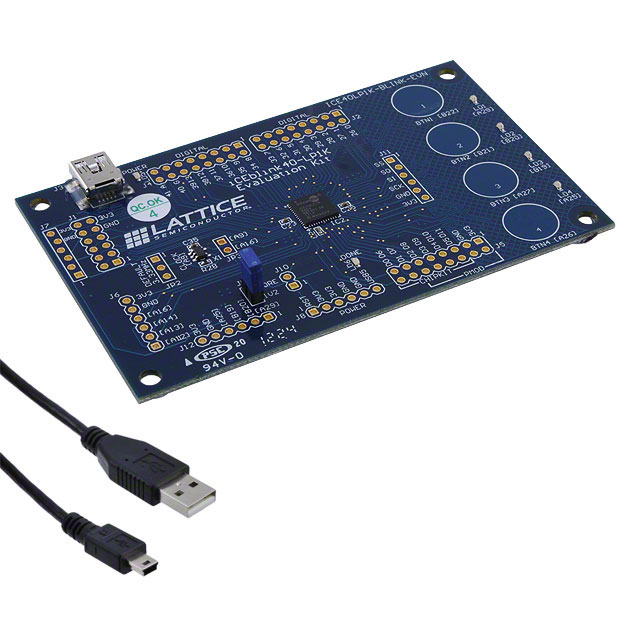

Lattice iCEblink40-LP1K 评估套件一款对使用低功耗 iCE40HX1K FPGA 器件进行评估和开发的低成本平台。 该板可访问通用输入/输出，并包括电容式触摸按钮和 LED。 该板通过 USB 供电和编程。板载微控制器使用 iCE40LP1K FPGA 实现双向通信。 免费的 iCEcube2™ 开发工具可控制编程、访问虚拟输入/输出功能和运行包括的演示。 可从 Lattice 网站下载这些工具。低功耗小体积 iCE40LP1K FPGA，采用 84 引脚 QFNS 封装 USB 编程、调试、虚拟输入/输出功能和电源 4 个用户 LED 4 个电容式触摸按钮 3.3MHz 时钟源 1M 位 SPI 串行配置 PROM 受 Lattice iCEcube2 设计软件支持 0.1 in 通孔连接上 63 个 LVCMOS/LVTTL 3.3V 数字输入/输出连接 支持第三方输入/输出扩展板和模块，包括 3.3V Arduino 屏蔽板（需另配插座，未随附） ### 随附用于电源和编程的 USB 电缆、快速入门指南### 现场可编程门阵列 FPGAFPGA 是一种半导体设备，包含通过可编程互连连接的可配置逻辑块 CLB 矩阵。 用户通过编程 SRAM 确定这些互连。 CLB 可以简单（与或门等），也可以复杂（RAM 块）。 FPGA 允许对设计进行更改，即使在设备焊接到印刷电路板上之后。
The 是一个低成本 平台 用于评估和developing with the 低功率iCE40LP1K FPGA. The iCE40LP1K是一个ultra low power,非易失性 FPGA. In addition to LUT based, 低成本 可编程 逻辑, this设备feature内嵌型block RAM EBR,非易失性 配置存储器 NVCM和phase locked loops PLLs. These features allow此设备 to be used in 低成本, high volume consumer和系统应用. The ICE40LP1K-BLINK-EVN电路板 is powered和programmed via USB. An onboard微控制器enables two way 通讯 with the iCE40LP1K FPGA.
- .
- USB编程,调试, 虚拟输入/输出功能和电源供电
- .
- 四个用户LED
- .
- 四个电容性触屏按钮
- .
- 3.3MHz时钟源
- .
- 1M位 SPI 串行配置PROM
- .
- 由iCEcube2设计软件支持
- .
- 63个LVCMOS/LVTTL 3.3V数字输入输出连接至 0.1英寸通孔连接
支持第三方输入/输出扩展电路板和模块, 包括3.3V Arduino屏蔽电路板, 未包含在套件中, 需另行购买.
