N沟道，Vce=1200V，Ic=57A，Vceon=1.47V
**Single IGBT over 21A, Infineon**
optimized IGBTs designed for medium frequency applications with fast response and provide the user with the highest efficiency available. utilizing FRED diodes optimized to provide the best performance with IGBT"s
艾睿:

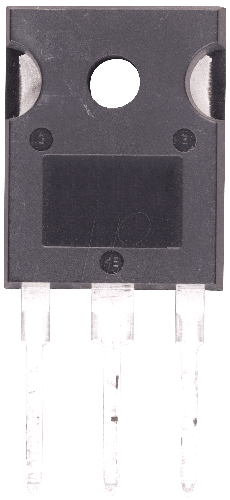

Trans IGBT Chip N-CH 1.2KV 57A 3-Pin3+Tab TO-247AC Tube
Allied Electronics:
Pwr MOSFET, 1200V DC-1 KHz Std. Discrete IGBT TO-247AC
Verical:
Trans IGBT Chip N-CH 1.2KV 57A 3-Pin3+Tab TO-247AC Tube
DeviceMart:
IGBT STD 1200V 57A TO247AC
额定电压DC 1.20 kV
额定电流 57.0 A
极性 N-Channel
耗散功率 200 W
产品系列 IRG4PH50S
输入电容 3600 pF
漏源极电压Vds 1200 V
上升时间 29.0 ns
击穿电压集电极-发射极 1200 V
热阻 0.64℃/W RθJC
额定功率Max 200 W
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 15.87 mm
宽度 5.31 mm
高度 20.7 mm
封装 TO-247-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IRG4PH50SPBF International Rectifier 国际整流器 | 当前型号 | 当前型号 |
IGW40T120 英飞凌 | 功能相似 | IRG4PH50SPBF和IGW40T120的区别 |
