ISO7242CDWG4概述

高速4通道数字隔离器 HIGH SPEED QUAD DIGITAL ISOLATORS

通用数字隔离器 2500Vrms 通道 25Mbps 25kV/µs CM 16-SOIC（0.295"，7.50mm 宽）

得捷:
DGTL ISO 2500VRMS 4CH GP 16SOIC

贸泽:
数字隔离器 4Ch Dig Isolator 25Mbps 2:2

艾睿:
Digital Isolator CMOS 4-CH 25Mbps 16-Pin SOIC Tube

Chip1Stop:
Digital Isolator CMOS 4-CH 25Mbps 16-Pin SOIC Rail

Verical:
Digital Isolator CMOS 4-CH 25Mbps 16-Pin SOIC Tube

ISO7242CDWG4中文资料参数规格

技术参数

电源电压DC 3.30 V, 5.00 V

上升/下降时间 2 ns

通道数 4

耗散功率 220 mW

数据速率 25.0 Mbps

隔离电压 2500 Vrms

过温保护 No

下降时间Max 2 ns

上升时间Max 2 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 220 mW

电源电压 3.15V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

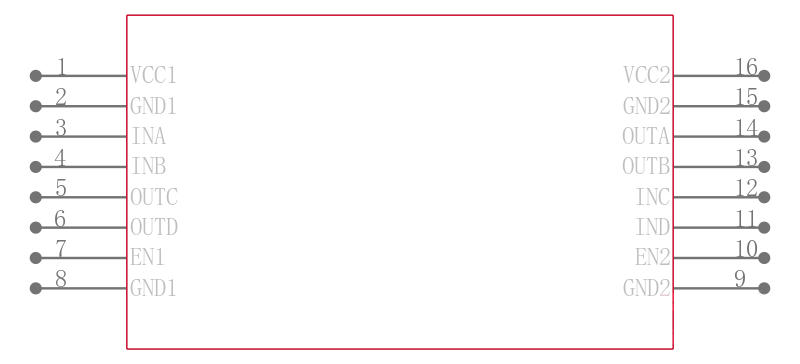

ISO7242CDWG4引脚图与封装图

在线购买ISO7242CDWG4

型号： ISO7242CDWG4

描述：高速4通道数字隔离器 HIGH SPEED QUAD DIGITAL ISOLATORS
