ISL9N306AD3ST

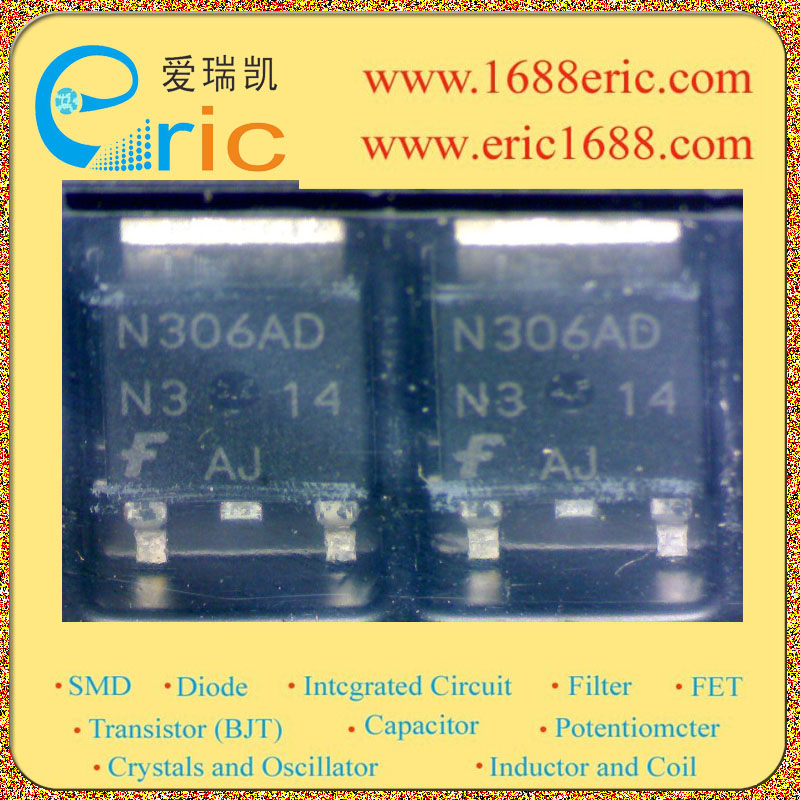

ISL9N306AD3ST图片1
ISL9N306AD3ST图片2
ISL9N306AD3ST图片3
ISL9N306AD3ST图片4
ISL9N306AD3ST图片5
ISL9N306AD3ST概述

N沟道逻辑电平PWM优化UltraFET沟道功率MOSFET 30V , 50A , 6mз N-Channel Logic Level PWM Optimized UltraFET Trench Power MOSFETs 30V, 50A, 6mз

最大源漏极电压Vds Drain-Source Voltage| 30V \---|--- 最大栅源极电压Vgs± Gate-Source Voltage| 20V 最大漏极电流Id Drain Current| 5A 源漏极导通电阻ΩRds DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance| 0.0052Ω/Ohm @250A,10V 开启电压Vgs(th) Gate-Source Threshold Voltage| 1-3V 耗散功率Pd Power Dissipation| 125W Description & Applications| N-Channel Logic Level PWM Optimized UltraFET® Trench Power MOSFETs 30V, 50A, 6mΩ General Description This device employs a new advanced trench MOSFET technology and features low gate charge while maintaining low on-resistance. Optimized for switching applications, this device improves the overall efficiency of DC/DC converters and allows operation to higher switching frequencies. • Fast switching 描述与应用| N沟道逻辑电平PWM优化UltraFET®沟槽功率MOSFET 30V,50A,6MΩ 概述 该设备采用了新的先进的沟槽MOSFET 的技术和功能,同时保持低的导通电阻低栅极电荷。 为开关应用进行了优化,该设备提高 DC/ DC转换器的整体效率,并允许以较高的开关频率的操作。 快速切换

ISL9N306AD3ST中文资料参数规格
技术参数

漏源极电阻 9.50 mΩ

极性 N-Channel

耗散功率 125 W

漏源极电压Vds 30 V

漏源击穿电压 30.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 50.0 A

上升时间 70 ns

下降时间 30 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

封装参数

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.39 mm

封装 TO-252-3

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买ISL9N306AD3ST
型号: ISL9N306AD3ST
制造商: Fairchild 飞兆/仙童
描述:N沟道逻辑电平PWM优化UltraFET沟道功率MOSFET 30V , 50A , 6mз N-Channel Logic Level PWM Optimized UltraFET Trench Power MOSFETs 30V, 50A, 6mз
替代型号ISL9N306AD3ST
型号/品牌 代替类型 替代型号对比

ISL9N306AD3ST

Fairchild 飞兆/仙童

当前型号

当前型号

FDD8896

飞兆/仙童

类似代替

ISL9N306AD3ST和FDD8896的区别

FDD6606

飞兆/仙童

类似代替

ISL9N306AD3ST和FDD6606的区别

ISL9N2357D3ST

飞兆/仙童

功能相似

ISL9N306AD3ST和ISL9N2357D3ST的区别
