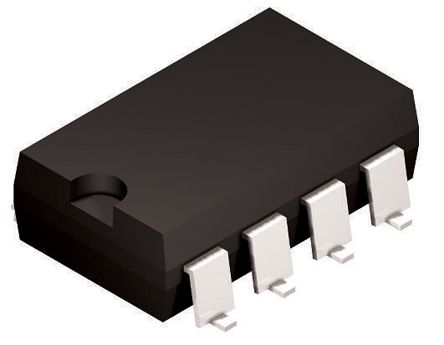

INFINEON ICE3B0365JFKLA1 芯片, 开关电源控制器, 67KHZ, 10W, DIP-8
交流-直流集成功率级 - CoolSET™,
**Infineon** 脱机 SMPS 电流模式控制器随附集成的 650V CoolMOS 和启动电池(频率抖动模式)。 PMIC BiCMOS 技术具有 26V 的 VCC 范围,涵盖了对次级侧应用 CV/CC 调节时辅助电源产生的变化。 它还具有有源脉冲模式,可提供低待机功耗,以及自动重启模式功能,可防止 VCC 过电压/欠电压、输出开路和过热。ICE3B1565J 具有固定频率电流模式回扫 PWM 控制器,可用于从智能仪表、DVD 播放器、机顶盒、游戏手柄到 LED 电视的多种应用。
低待机功耗 <100mW
调制栅极驱动
低 EMI 噪声
欧时:
Infineon ICE3B0365JFKLA1 PWM 电流模式控制器, 76 kHz, -0.3 → 27 V电源, 8引脚 PDIP封装
得捷:
IC OFFLINE CTRLR SMPS OTP 8DIP
艾睿:
AC to DC Switching Converter Off-Line Switcher/SMPS Controller 74.5kHz Tube 8-Pin PDIP
安富利:
Current Mode PWM Controller 650V 300mA 8-Pin PDIP Tube
Newark:
SMPS CTRL, 67KHZ, 10W, DIP-8
Win Source:
IC OFFLINE SWITCH FLYBACK 8DIP / Converter Offline Flyback Topology 67kHz PG-DIP-8
额定功率 10 W
输出电压 650 V
输出电流 300 mA
击穿电压 650 V
针脚数 8
上升时间 30 ns
开关频率 74.5 kHz
占空比 75 %
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 77 %
下降时间 30 ns
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压Max 26 V
电源电压Min 9.6 V
安装方式 Through Hole
引脚数 8
封装 DIP-8
长度 9.77 mm
宽度 6.6 mm
高度 4.8 mm
封装 DIP-8
工作温度 -25℃ ~ 130℃ TJ
产品生命周期 Not Recommended for New Designs
包装方式 Each
制造应用 Small power supply such as Blu-ray, DVD player, set-top box, game console, smart meter, charger and auxiliary power of high power system such as LED TV, etc., 计量, Power Management, 消费电子产品, Consumer Electronics, Metering, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ICE3B0365JFKLA1 Infineon 英飞凌 | 当前型号 | 当前型号 |
ICE3B0365J 英飞凌 | 完全替代 | ICE3B0365JFKLA1和ICE3B0365J的区别 |
ICE2A265FKLA1 英飞凌 | 类似代替 | ICE3B0365JFKLA1和ICE2A265FKLA1的区别 |
ICE3B0365JXKLA1 英飞凌 | 类似代替 | ICE3B0365JFKLA1和ICE3B0365JXKLA1的区别 |
