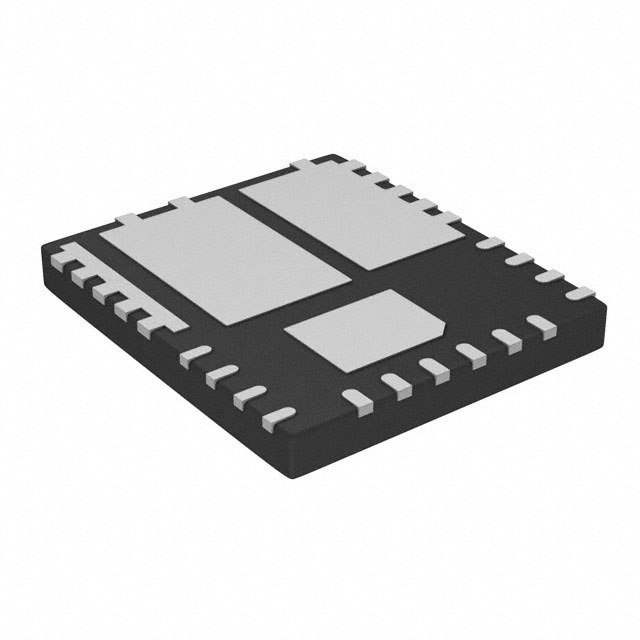

IRSM005-800MHTR概述
全集成半桥（2 个 MOSFET + 半桥驱动器 IC）,40V,2.7mR,80A,27-PQFN（7x8）
半桥 驱动器 AC 电机，DC 电机，DC-DC 转换器，通用 功率 MOSFET 27-PQFN（7x8）
得捷:
IC GATE DRIVER 40V QFN
欧时:
INFINEON GATE DRIVER IRSM005-800MHTR
立创商城:
IRSM005-800MHTR
贸泽:
门驱动器 40V Half Bridge IPM
艾睿:
IPM MOSFET 40V 80A 27-Pin PQFN T/R
Verical:
IPM MOSFET 40V 80A 27-Pin PQFN T/R
IRSM005-800MHTR中文资料参数规格
技术参数
输出接口数 3
输出电压 40 V
输出电流 80 A
针脚数 28
耗散功率 13 W
上升时间 50 ns
下降时间 35 ns
工作温度Max 150 ℃
工作温度Min -40 ℃
耗散功率Max 13 W
电源电压 10V ~ 20V
电源电压Max 20 V
电源电压Min 10 V
封装参数
安装方式 Surface Mount
引脚数 27
封装 PQFN-28
外形尺寸
封装 PQFN-28
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 AC 电机，DC 电机，DC-DC 转换器，通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
