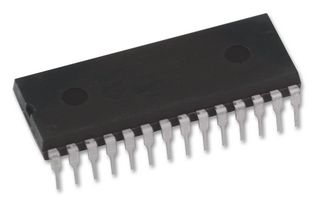

ICM7218DIPI+图片1

ICM7218DIPI+图片2

ICM7218DIPI+图片3

ICM7218DIPI+图片4

ICM7218DIPI+图片5

ICM7218DIPI+概述

显示器驱动器, LCD 8数位, 7段, 2V至6V电源, 并行接口, DIP-28

Driver 28-PDIP

得捷:
IC DRVR 7 SEGMENT 8 DIGIT 28DIP

立创商城:
7段 2V~6V

贸泽:
LED显示驱动器 8-Digit MUXd Decoder/Driver

e络盟:
显示器驱动器, LCD 8数位, 7段, 2V至6V电源, 并行接口, DIP-28

Win Source:
IC DECODR/DVR LED 8DIGIT 28-DIP

ICM7218DIPI+中文资料参数规格

技术参数

电源电压DC 5.50V max

供电电流 250 µA

针脚数 28

位数 8

耗散功率 1 W

工作温度Max 85 ℃

工作温度Min -20 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 28

封装 PDIP-28

外形尺寸

长度 37.34 mm

宽度 14.61 mm

高度 4.45 mm

封装 PDIP-28

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ICM7218DIPI+引脚图与封装图

ICM7218DIPI+引脚图

ICM7218DIPI+封装图

ICM7218DIPI+封装焊盘图

在线购买ICM7218DIPI+

型号： ICM7218DIPI+

制造商： Maxim Integrated 美信

描述：显示器驱动器, LCD 8数位, 7段, 2V至6V电源, 并行接口, DIP-28

替代型号ICM7218DIPI+

型号/品牌	代替类型	替代型号对比
ICM7218DIPI+ Maxim Integrated 美信	当前型号	当前型号
ICM7218BIPI+ 美信	完全替代	ICM7218DIPI+和ICM7218BIPI+的区别
ICM7218DIPI 美信	完全替代	ICM7218DIPI+和ICM7218DIPI的区别
ICM7218BIPI 美信	完全替代	ICM7218DIPI+和ICM7218BIPI的区别
