ISL83204AIBZ参数规格_中文资料_数据手册PDF

ISL83204AIBZ概述

60V / 2.5A峰值，高频全桥FET驱动器 60V/2.5A Peak, High Frequency Full Bridge FET Driver

Half-Bridge Gate Driver IC Inverting, Non-Inverting 20-SOIC

得捷:
FULL BRIDGE BASED MOSFET DRIVER,

艾睿:
Driver 2.5A 4-OUT High and Low Side Full Brdg Inv/Non-Inv 20-Pin SOIC W Tube

安富利:
MOSFET DRVR 2.5A 4-OUT Hi/Lo Side Full Brdg Inv/Non-Inv 20-Pin SOIC W

ISL83204AIBZ中文资料参数规格

技术参数

上升/下降时间 10 ns

输出接口数 4

耗散功率 470 mW

下降时间Max 25 ns

上升时间Max 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 470 mW

电源电压 9.5V ~ 15V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

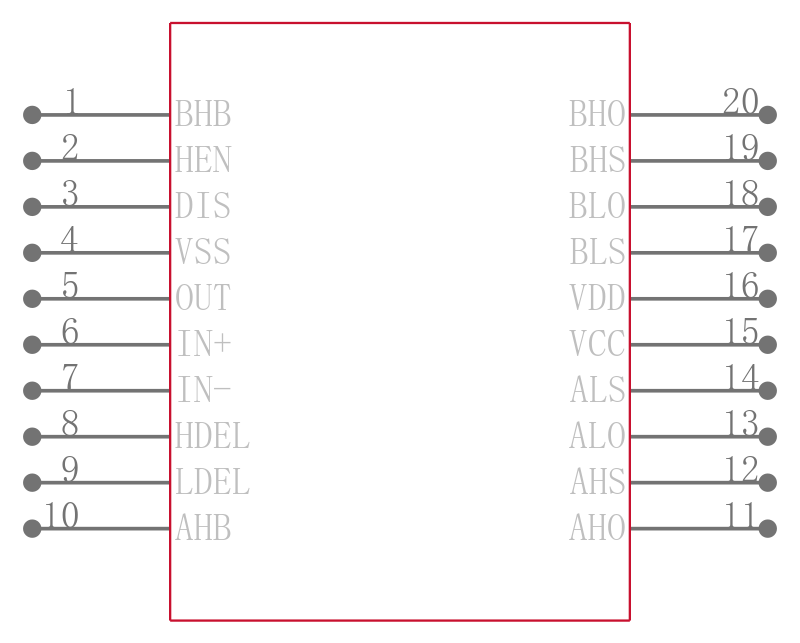

ISL83204AIBZ引脚图与封装图

在线购买ISL83204AIBZ

型号： ISL83204AIBZ

制造商： Intersil 英特矽尔

描述：60V / 2.5A峰值，高频全桥FET驱动器 60V/2.5A Peak, High Frequency Full Bridge FET Driver

立即咨询

替代型号ISL83204AIBZ

型号/品牌	代替类型	替代型号对比
ISL83204AIBZ Intersil 英特矽尔	当前型号	当前型号
ISL83204AIBZT 英特矽尔	完全替代	ISL83204AIBZ和ISL83204AIBZT的区别
ISL83204AIBZ-T 英特矽尔	类似代替	ISL83204AIBZ和ISL83204AIBZ-T的区别

型号/品牌

代替类型

替代型号对比

ISL83204AIBZ

Intersil 英特矽尔

当前型号

ISL83204AIBZT

英特矽尔

完全替代

ISL83204AIBZ和ISL83204AIBZT的区别

ISL83204AIBZ-T

英特矽尔

类似代替

ISL83204AIBZ和ISL83204AIBZ-T的区别
