IRS21956STRPBF概述
Driver 600V 2Out High and Low Side Non-Inv 20Pin SOIC W T/R
Summary of Features:
- .
- Low side Programmable ramp gate drive
- .
- Low side generic gate driver integrated using the same low side output pin
- .
- High side generic gate driver
- .
- Under voltage lockout for VDD, VCC and VBS
- .
- Floating 5 V input logic compatible
- .
- Tolerant to negative transient voltage on VS
- .
- Shoot through prevention
IRS21956STRPBF中文资料参数规格
技术参数
上升/下降时间 25ns, 15ns
输出接口数 2
耗散功率 1000 mW
下降时间Max 70 ns
上升时间Max 70 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 10V ~ 20V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
封装 SOIC-20
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

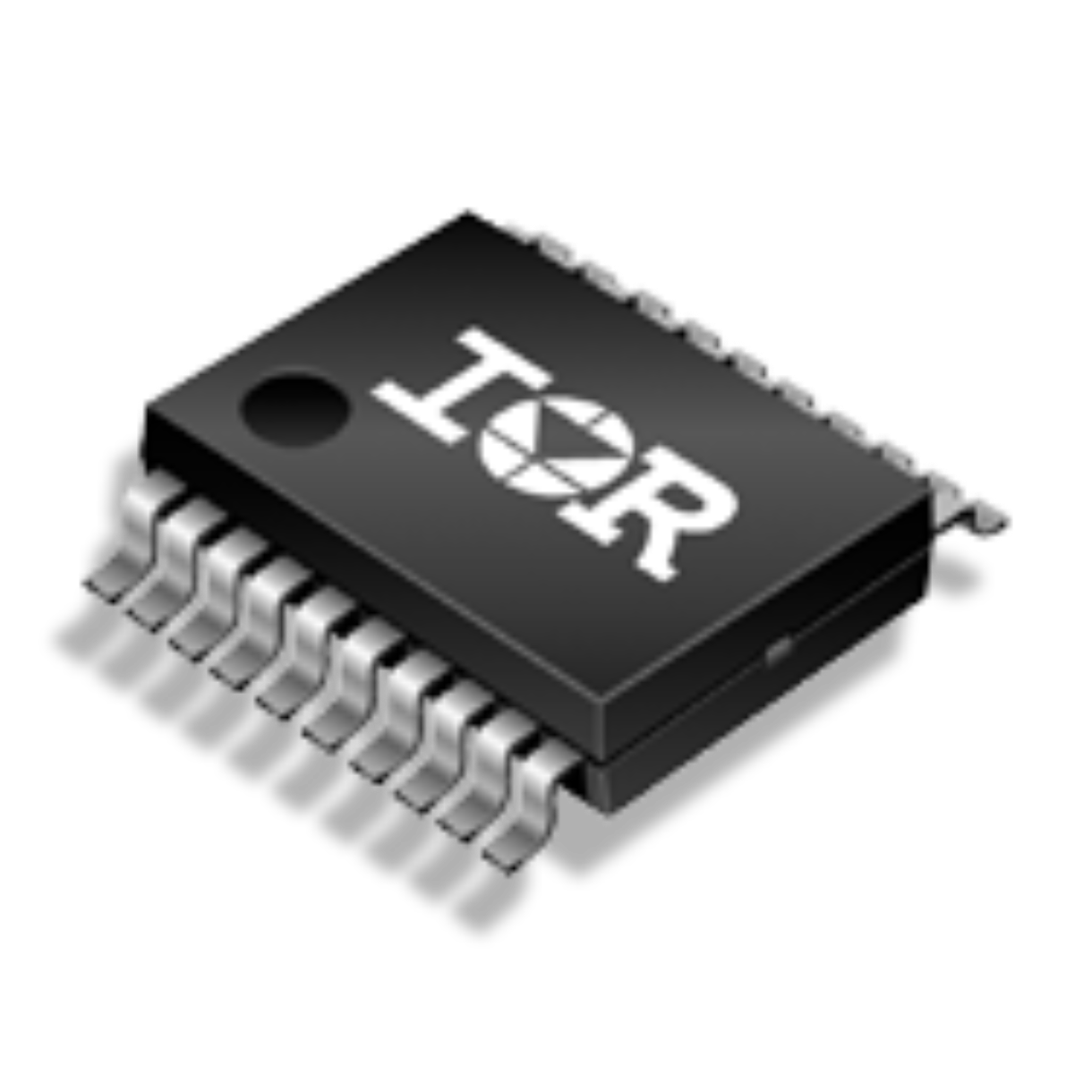

IRS21956STRPBF引脚图与封装图
