IL300-F-X009T参数规格_中文资料_数据手册PDF

IL300-F-X009T概述

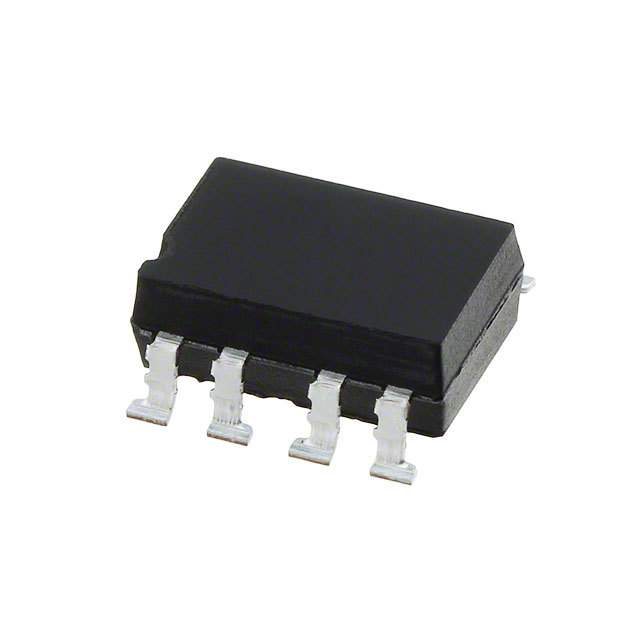

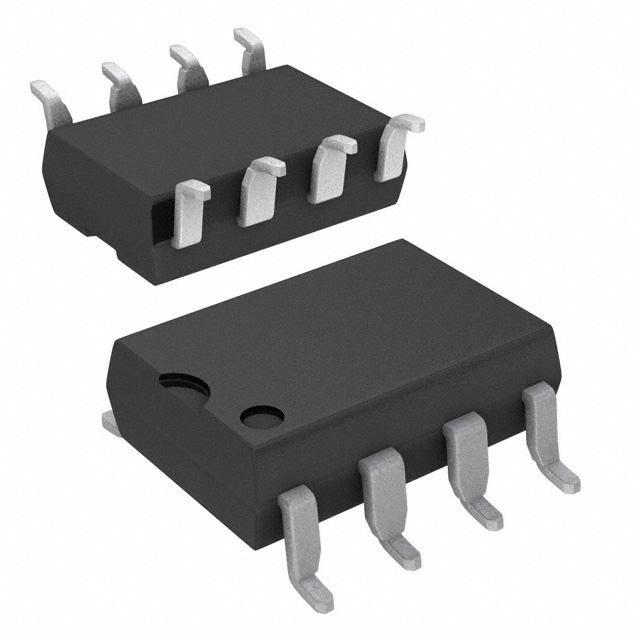

DIP8 表面贴装单通道 200 KHz 5300 Vrms 宽带宽线性光耦合器

光隔离器光伏，线性化输出 5300Vrms 1 通道 8-SMD

得捷:
OPTOISO 5.3KV PHVOLT 8SMD

贸泽:
高线性光耦合器 High Gain Wide Bandwidth Linear

艾睿:
Optocoupler DC-IN 1-CH Linear Photovoltaic DC-OUT 8-Pin PDIP-8A SMD T/R

富昌:
DIP8 表面贴装单通道 200 KHz 5300 Vrms 宽带宽线性光耦合器

IL300-F-X009T中文资料参数规格

技术参数

上升/下降时间 1 µs

通道数 1

正向电压 1.25 V

耗散功率 210 mW

隔离电压 5300 Vrms

正向电流 60 mA

输出电压Max 500 mV

下降时间 1.75 µs

工作温度Max 100 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装 SMD-8

外形尺寸

长度 10.16 mm

宽度 6.6 mm

高度 3.81 mm

封装 SMD-8

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买IL300-F-X009T

型号： IL300-F-X009T

描述：DIP8 表面贴装单通道 200 KHz 5300 Vrms 宽带宽线性光耦合器

替代型号IL300-F-X009T

型号/品牌	代替类型	替代型号对比
IL300-F-X009T Vishay Semiconductor 威世	当前型号	当前型号
IL300-X007 威世	完全替代	IL300-F-X009T和IL300-X007的区别
IL300-X009T 威世	完全替代	IL300-F-X009T和IL300-X009T的区别
IL300-EF-X007T 威世	完全替代	IL300-F-X009T和IL300-EF-X007T的区别
