INA206AIDG4参数规格_中文资料_数据手册PDF

INA206AIDG4概述

电流和电力监控器、调节器 High Side Measurment Current Shunt Mon

Current Monitor Regulator High-Side 1mA 14-SOIC

贸泽:
电流和电力监控器、调节器 High Side Measurment Current Shunt Mon

艾睿:
Current-Shunt Monitor with Dual Comparators 14-Pin SOIC Tube

安富利:
Current-Shunt Monitor with Dual Comparators 14-Pin SOIC Tube

Chip1Stop:
Current-Shunt Monitor with Dual Comparators 14-Pin SOIC Tube

Verical:
Current-Shunt Monitor with Dual Comparators 14-Pin SOIC Tube

INA206AIDG4中文资料参数规格

技术参数

电源电压DC 2.70V min

输出接口数 1

输出电压 12.0 V

输出电流 1 mA

供电电流 1.80 mA

带宽 500 kHz

转换速率 1.00 V/μs

输入偏置电流 10.0 nA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±3.5 %

电源电压Max 18 V

电源电压Min 2.7 V

输入电压 2.7V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

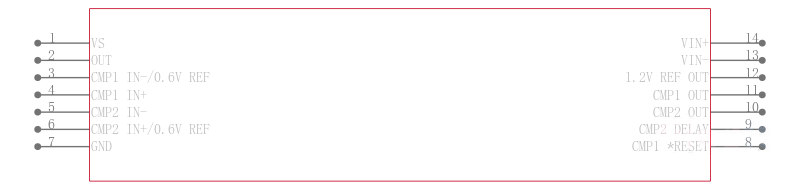

INA206AIDG4引脚图与封装图

在线购买INA206AIDG4

型号： INA206AIDG4

制造商： TI 德州仪器

描述：电流和电力监控器、调节器 High Side Measurment Current Shunt Mon

替代型号INA206AIDG4
