IRLR110PBF参数规格_中文资料_数据手册PDF

IRLR110PBF概述

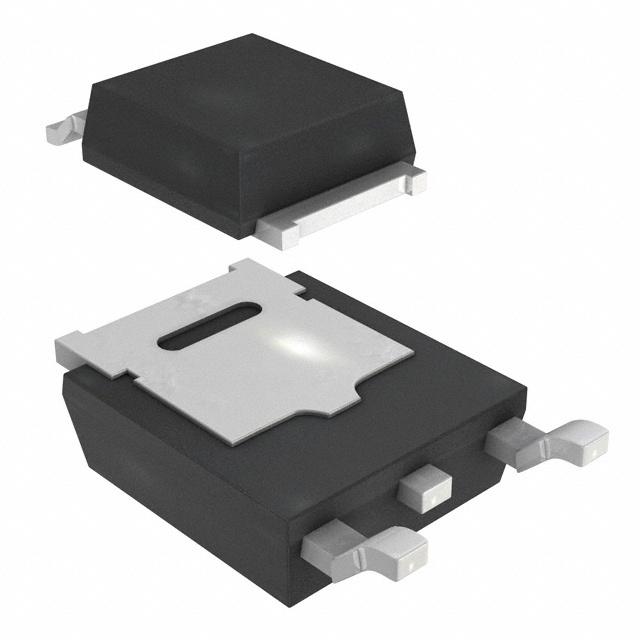

VISHAY IRLR110PBF 晶体管, MOSFET, N沟道, 4.3 A, 100 V, 540 mohm, 5 V, 2 V

The is a third generation N-channel enhancement-mode Power MOSFET comes with the best combination of fast switching, ruggedized device design and low ON-resistance. The DPAK is designed for surface-mount using vapour phase, infrared or wave soldering techniques. Power dissipation levels up to 1.5W are possible in typical surface-mount applications.

.: Dynamic dV/dt rating

.: Repetitive avalanche rated

.: Surface-mount

.: Logic-level gate drive

.: RDS ON Specified at VGS = 4 and 5V

IRLR110PBF中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 4.30 A

针脚数 3

漏源极电阻 0.54 Ω

极性 N-Channel

耗散功率 25 W

阈值电压 2 V

输入电容 250pF @25V

漏源极电压Vds 100 V

漏源击穿电压 100 V

连续漏极电流Ids 4.30 A

上升时间 47 ns

下降时间 17 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.38 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 150℃

其他

包装方式 Tube

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free
