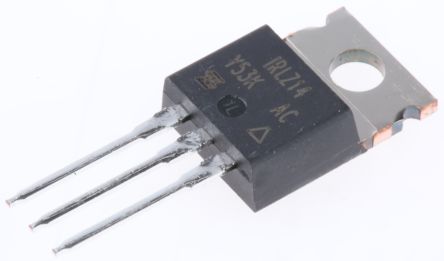

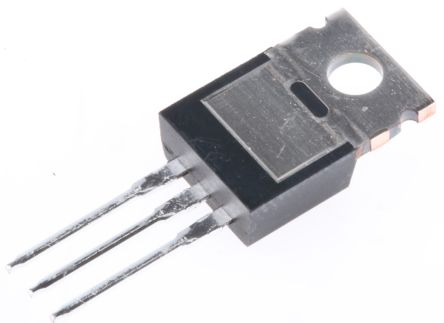

IRLZ14PBF概述
VISHAY IRLZ14PBF 晶体管, MOSFET, N沟道, 10 A, 60 V, 200 mohm, 5 V, 2 V
The is a 60V N-channel Power MOSFET, third generation HEXFET® power MOSFET provides the designer with the best combination of fast switching, ruggedized device design and low on-resistance.
- .
- Dynamic dV/dt rating
- .
- 175°C Operating temperature
- .
- Fast switching
- .
- Easy to parallel
- .
- Simple drive requirement
IRLZ14PBF中文资料参数规格
技术参数
额定电压DC 60.0 V
额定电流 10.0 A
额定功率 43 W
针脚数 3
漏源极电阻 0.2 Ω
极性 N-Channel
耗散功率 43 W
阈值电压 2 V
漏源极电压Vds 60 V
漏源击穿电压 60 V
连续漏极电流Ids 10.0 A
上升时间 110 ns
输入电容Ciss 400pF @25VVds
下降时间 26 ns
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 43 W
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220
外形尺寸
长度 10.41 mm
宽度 4.7 mm
高度 9.01 mm
封装 TO-220
物理参数
工作温度 -55℃ ~ 175℃
其他
包装方式 Tube
制造应用 电源管理, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
