IRF820PBF

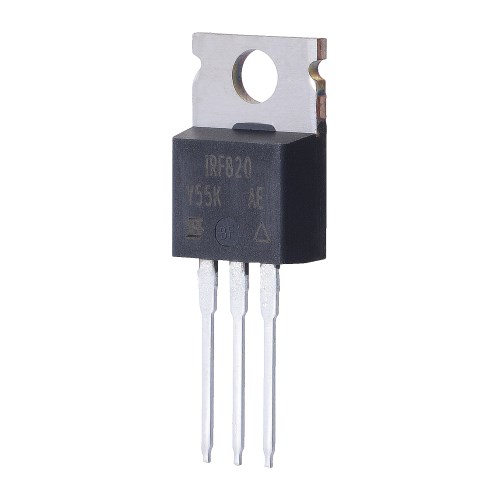

IRF820PBF图片1

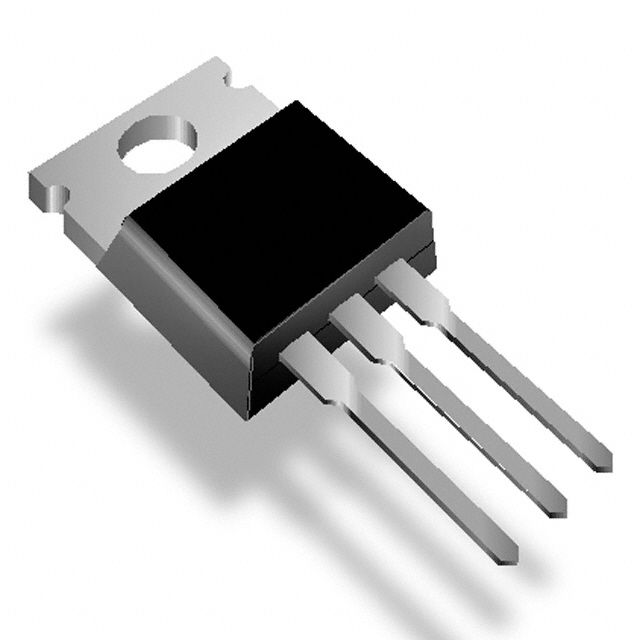

IRF820PBF图片2

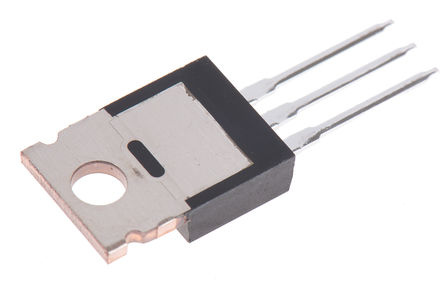

IRF820PBF图片3

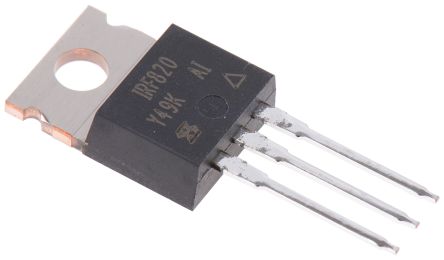

IRF820PBF图片4

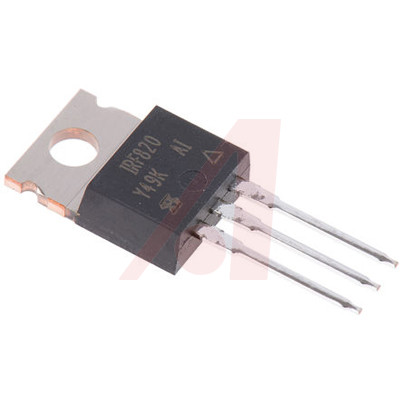

IRF820PBF图片5

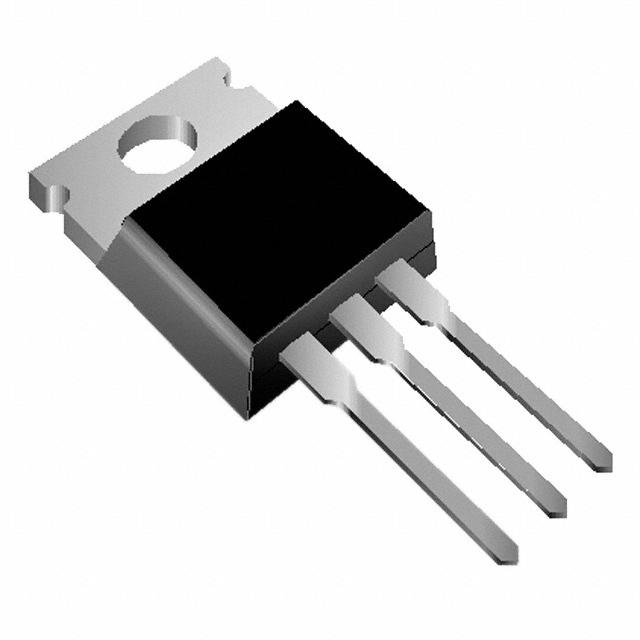

IRF820PBF图片6
IRF820PBF图片7
IRF820PBF图片8
IRF820PBF图片9
IRF820PBF图片10
IRF820PBF图片11
IRF820PBF图片12
IRF820PBF图片13
IRF820PBF图片14
IRF820PBF图片15
IRF820PBF概述

VISHAY  IRF820PBF.  场效应管, MOSFET, N沟道

The is a 500V N-channel Power MOSFET, third generation power MOSFET provides the designer with the best combination of fast switching, ruggedized device design and low on-resistance. The package is universally preferred for all commercial-industrial applications at power dissipation levels to approximately 50W.

.
Dynamic dV/dt rating
.
Repetitive avalanche rated
.
150°C Operating temperature
.
Easy to parallel
.
Simple drive requirement
IRF820PBF中文资料参数规格
技术参数

额定电压DC 500 V

额定电流 2.50 A

额定功率 50 W

针脚数 3

漏源极电阻 3 Ω

极性 N-Channel

耗散功率 40 W

阈值电压 4 V

输入电容 360pF @25V

漏源极电压Vds 500 V

漏源击穿电压 500 V

连续漏极电流Ids 2.50 A

上升时间 8.60 ns

输入电容Ciss 360pF @25VVds

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 50 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220

外形尺寸

长度 10.41 mm

宽度 4.7 mm

高度 9.01 mm

封装 TO-220

物理参数

工作温度 -55℃ ~ 150℃

其他

包装方式 Tube

制造应用 电源管理, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买IRF820PBF
型号: IRF820PBF
描述:VISHAY  IRF820PBF.  场效应管, MOSFET, N沟道
替代型号IRF820PBF
型号/品牌 代替类型 替代型号对比

IRF820PBF

Vishay Semiconductor 威世

当前型号

当前型号

NTE2398

NTE Electronics

功能相似

IRF820PBF和NTE2398的区别
